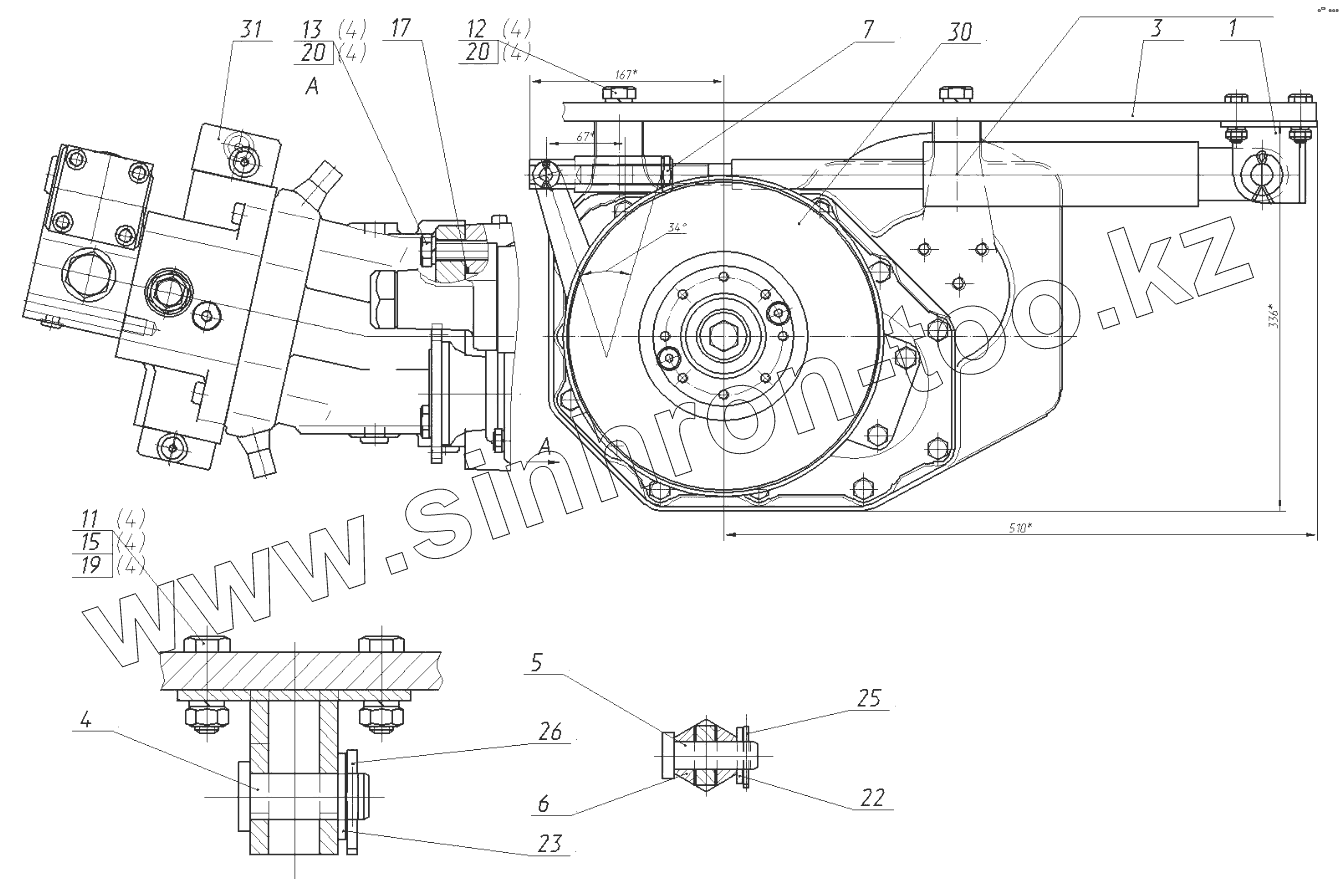

Каталог запасных частей к технике: ЭКСМАШ E160W. Установка КПП «NAF» 130-12-50.60.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
6
7
11
12
13
15
17
19
20
20
22
23
25
26
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 160-01-50.60.100 Кронштейн
3 130-11-50.00.003 Плита
4 160-01-50.60.002 Палец
5 160-01-50.60.003 Палец
6 160-01-50.60.004 Вилка
7 160-01-50.60.005 Гайка
11 ГОСТ7798-70 Болт
12 ГОСТ7798-70 Болт
13 ГОСТ7798-70 Болт
15 ГОСТ5915-70 Гайка
17 11BL16ГОСТ9833-73 Кольцо 165-170-36-1-3
19 ГОСТ6402-70 Шайба
20 ГОСТ6402-70 Шайба
22 ГОСТ11371-78 Шайба
23 ГОСТ11371-78 Шайба
25 ГОСТ379-79 Шплинт
26 ГОСТ379-79 Шплинт
30 NAFEXM03-VG250-524 Коробка перемены передач NAF EXM03-VG 250-524
31 A6VM107HA1T Гидромотор A6VM107HA1T / 63WVABW370A-SK+ BVD20 (Bosch Rexroth)
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
