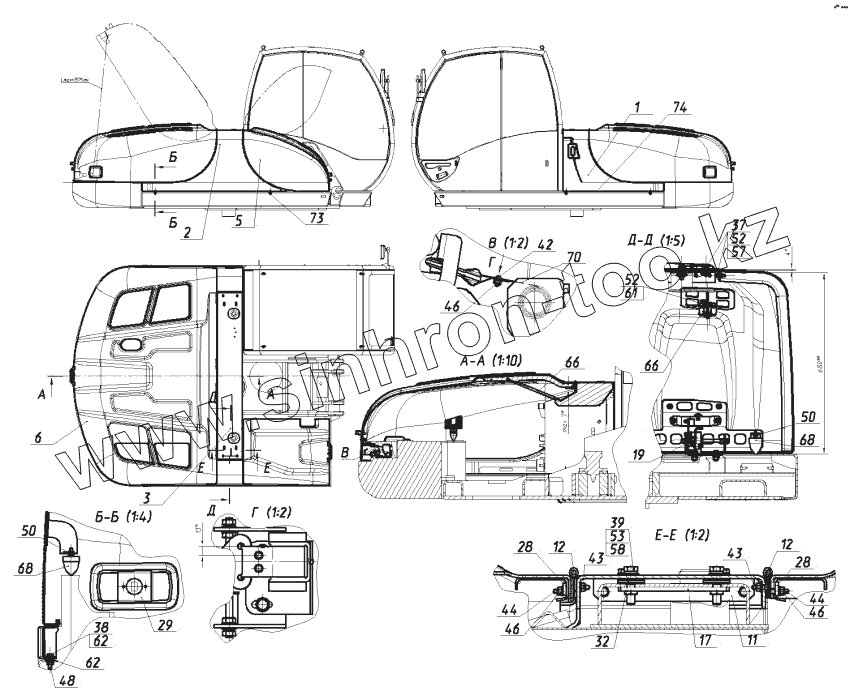

Каталог запасных частей к технике: ЭКСМАШ E160W. Установка капотной системы 160-01-22.00.000
1
2
3
5
6
11
12
12
17
19
28
28
29
32
37
38
39
42
43
43
44
44
46
46
46
48
50
50
52
52
53
57
58
61
62
62
66
66
68
68
70
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 160-01-22.01.000 | Боковина левая | |
| 2 | 160-01-22.02.000 | Боковина правая | |
| 3 | 160-01-22.03.000 | Балка | |
| 5 | 160-01-22.05.000 | Капот передний | |
| 6 | 160-01-22.06.000 | Капот задний | |
| 11 | 160-01-22.00.030 | Кронштейн | |
| 12 | 130-00-22.00.040 | Петля | |
| 17 | 160-00-22.00.090 | Планка | |
| 19 | 130-01-22.00.200 | Установка замков | |
| 28 | 130-01-22.00.001 | Упор петельный | |
| 29 | 130-01-22.00.002 | Подфарник | |
| 32 | 130-00-22.00.005 | Шайба | |
| 37 | ГОСТ7798-70 | Болт | |
| 38 | ГОСТ7798-70 | Болт | |
| 39 | ГОСТ7798-70 | Болт | |
| 42 | ВинтВ2М6-6gx14.58.016 | Винт В2М6-6gx14.58.016 DIN 7985 | |
| 43 | ВинтВ2М6-6gx20.58.016 | Винт В2М6-6gx20.58.016 DIN 7985 | |
| 44 | ВинтВ2М6-6gх30.58.016 | Винт В2М6-6gх30.58.016 DIN 965 | |
| 46 | ГайкаМ6-7Н.05.016 | Гайка М6-7Н.05.016 | |
| 48 | ГайкаМ10-7Н.05.016 | Гайка М10-7Н.05.016 | |
| 50 | ГОСТ5915-70 | Гайка | |
| 52 | ГОСТ6402-70 | Шайба | |
| 53 | ГОСТ6402-70 | Шайба | |
| 57 | ГОСТ6958-78 | Шайба | |
| 58 | ГОСТ6958-78 | Шайба | |
| 61 | ГОСТ11371-78 | Шайба | |
| 62 | ГОСТ11371-78 | Шайба | |
| 66 | 08-18-250L/450N-600 | Упор газовый 08-18-250L/450N-600 | |
| 68 | Отбойник | Отбойник рычага нижнего | |
| 70 | Ремень | Ремень безопасности | |
| 73 | Уплотнитель | Уплотнитель для окон и дверей коричневый самоклеющийся D-Profil | |
| 74 | Уплотнитель | Уплотнитель для окон и дверей коричневый самоклеющийся D-Profil |
