Каталог запасных частей к технике: ЭКСМАШ E160W. Управление экскаватором 130-00-25.00.000-01

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано E130W (2008) E140W (2015) E140W-51-03 (2015) E160W (2008) E170W (2015) E170W (2017) E180R (2008) E190WH (2017) E195A (2016) E195A (2016.2) E200C (2016) E200W (2016) E220C (2021) E230W (2017) E230WH (2017) E240C (2016) E280WH (2017) E300C (2016) E330С (2015) E350WH (2017) E400C (2015) M300 (2016) TLH 3507-11 (2017) TLH 3507-12 (2017) TLH 3510-11 (2017) TLH 3510-12 (2017) TLH 4007-11 (2017) TLH 4007-12 (2017) ЭОВ-3523 (2016)

Схема > Не выбрано Экскаватор гидравлический пневмоколесный E160W 160-21-00.00.000 Платформа поворотная с механизмами 160-00-20.00.000-02 Установка силовая (насос Бош-Рексрот) 160-00-28.00.000-02 Установка воздухоочистителя 130-00-28.04.000 Установка радиатора 160-00-28.03.000 Установка глушителя 160-00-28.01.000-02 Установка насоса 160-00-28.02.000-03 Установка топливопроводов 160-00-28.05.000 Установка маслоохладительная 160-00-40.20.000-20 Механизм поворота 130-00-24.00.000-16 Трубопороводы на поворотной платформе 160-22-41.00.000 Гидрораспределитель 160-22-41.20.000 Гидрооборудование силовой установки 160-22-41.10.000 Гидроуправление в кабине экскаватора 160-22-42.21.000 Гидроуправление в кабине экскаватора (монтажная схема) Гидроуправление на поворотной платформе 160-22-42.20.000 Бак гидравлический 160-22-40.10.000 Кабина 130-00-23.00.000 Дверь кабины 130-00-23.40.000 Управление экскаватором 130-00-25.00.000-01 Установка рулевой колонки 130-00-25.00.400 Установка отопителя 130-00-25.00.700 Отопитель в сборе 130-00-25.00.710 Электрооборудование 160-02-30-00.000 Электромонтажная схема экскаватора E160W Электрическая принципиальная схема экскаватора E160W Установка капотной системы 160-01-22.00.000 Установка замков 130-01-22.00.200 Рабочее оборудование 160-00-80.00.000 Сменные виды 160-01-80.00.000-00 Трубопроводы на рабочем оборудовании 160-00-80.90.000-22 Трубопроводы сменных видов (короткая рукоять) 160-22-80.90.000 Гидроцилиндр ковша 160-00-80.94.000 ( ЦГ-125.80х800.11.000-02) Гидроцилиндр рукояти 160-00-80.92.000 (ЦГ-125.80х1400.11.000-02) Гидроцилиндр стрелы 160-00-80.91.000 (ЦГ-125.80х950.11.000-02) Гидроцилиндр отвала 160-00-51.10.100 (ЦГ-100.63х310.17.000-02) Гидроцилиндр выносных опор 130-00-51.10.300 (ЦГ-125.80х400.17.000) Ковш 160-00-80.80.100 Установка отвала 160-00-50.70.000 Гидроцилиндр отвала в сборе 160-22-51.00.100-10 Гидроцилиндр откидных опор в сборе 160-22-51.00.300-10 Пневмоколесное ходовое устройство 160-00-50.00.000 Установка КПП «NAF» 130-12-50.60.000 Гидрооборудование хода пневмоколесного 130-22-51.00.000

1

2

3

4

5

6

7

8

9

10

11

12

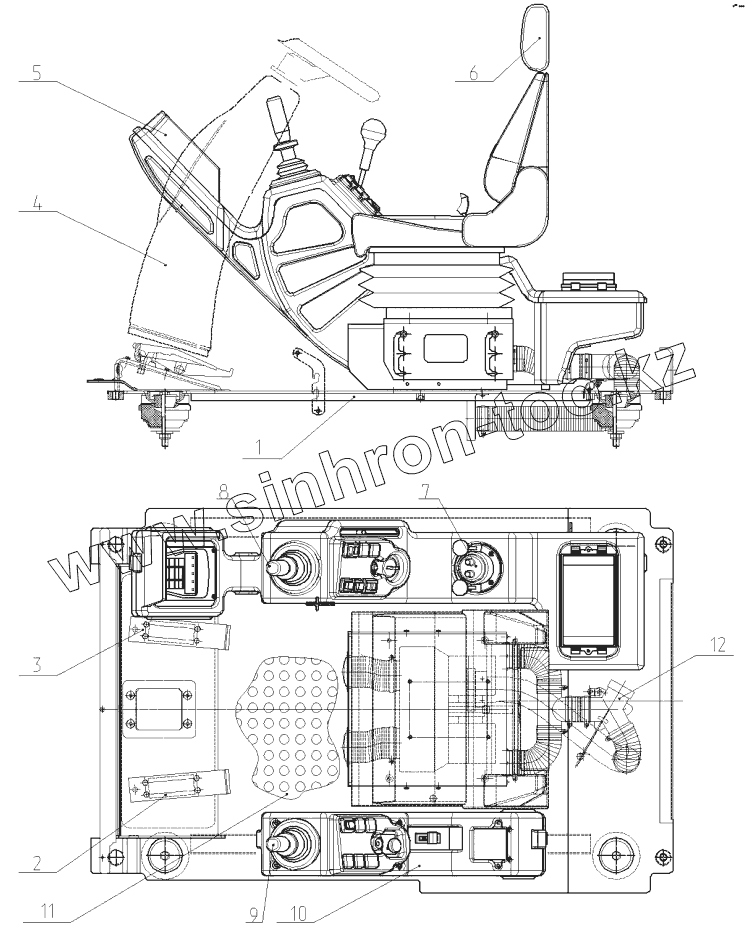

Позиция на иллюстрации	Заводской номер детали		Название детали
1	130-00-25.00.100		Пол кабины
2	130-00-25.00.300-10		Установка педального блока110ВFМ
3	130-00-25.00.300		Установка педального блока110BFM-01
4	130-00-25.00.400		Установка рулевой колонки
5	130-02-25.00.500-01		Установка пульта правого
6	PilotF2001/SM80X		Сиденье Pilot F2001/SM80X
7	101ВН-03		Блок управления 101ВН-03
8	4TH6E70-1X/ST23M01		Блок управления 4TH 6E70-1X/ST23M01
9	4TH6E70-1X/TT43M01		Блок управления 4TH 6E70-1X/TT43M01
10	130-02-25.00.600-02		Установка пульта левого
11	130-01-25.00.002		Покрытие напольное
12	130-00-25.00.700		Установка отопителя

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
