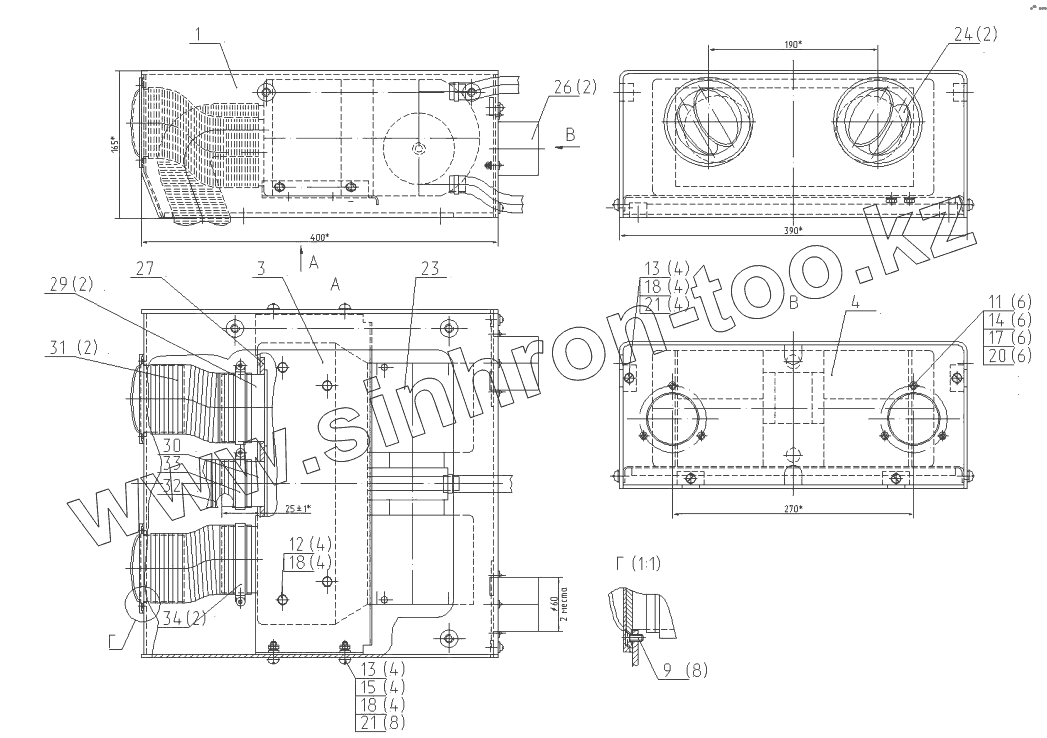

Каталог запасных частей к технике: ЭКСМАШ E130W. Отопитель в сборе 130-00-25.00.710
1
3
4
4
4
4
4
4
4
4
4
9
11
12
13
13
14
15
17
18
18
18
20
21
21
23
24
26
27
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-00-25.00.720 | Корпус отопителя | |
| 3 | 130-00-25.00.711-01 | Кронштейн | |
| 4 | 130-00-25.00.712-01 | Лист | |
| 9 | В2.М4-6gх10.58.016 | Винт | |
| 11 | В2.М4-6gх10.58.016 | Винт | |
| 12 | В2.М4-6gх10.58.016 | Винт | |
| 13 | В2.М4-6gх10.58.016 | Винт | |
| 14 | ГОСТ5915-70 | Гайка | |
| 15 | ГОСТ5915-70 | Гайка | |
| 17 | ГОСТ6402-68 | Шайба | |
| 18 | ГОСТ6402-68 | Шайба | |
| 20 | ГОСТ11371-78 | Шайба | |
| 21 | ГОСТ11371-78 | Шайба | |
| 23 | ZENITH-800012В282112100D | Отопитель ZENITH-8000 12В 282 112 100 D | |
| 24 | 33031311 | Дефлектор воздуxа под воздуxовод 330 31 311 | |
| 26 | 2,01578E+11 | Фланец воздуxовода из пластика 20 1577 89 06 01 | |
| 27 | 145734000А | Решетка для зенита под три дефлектора из пластика 145 734 000А | |
| 29 | 65727 | Дефлектор 65727 | |
| 30 | 65707 | Дефлектор 65707 | |
| 31 | Труба | Труба гибкая гофрированная | |
| 32 | Труба | Труба гибкая гофрированная | |
| 33 | АВАOriginal44-56/9 | Хомут «АВА Original» 44-56/9 | |
| 34 | АВАOriginal68-85/12 | Хомут «АВА Original» 68-85/12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
