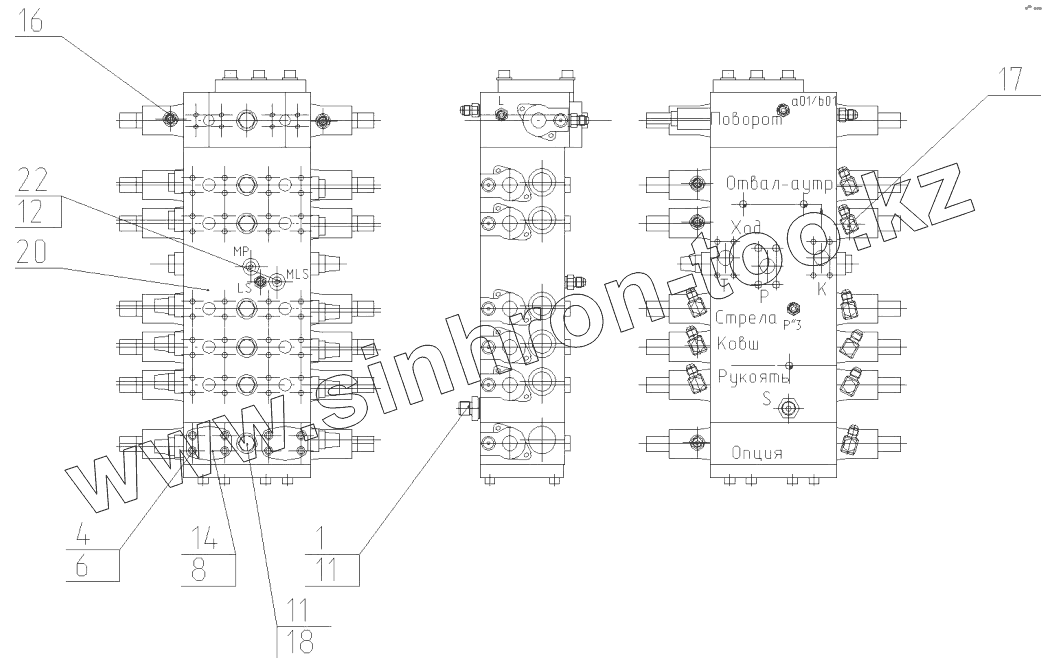

Каталог запасных частей к технике: ЭКСМАШ E130W. Гидрораспределитель 130-00-41.00.000

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано E130W (2008) E140W (2015) E140W-51-03 (2015) E160W (2008) E170W (2015) E170W (2017) E180R (2008) E190WH (2017) E195A (2016) E195A (2016.2) E200C (2016) E200W (2016) E220C (2021) E230W (2017) E230WH (2017) E240C (2016) E280WH (2017) E300C (2016) E330С (2015) E350WH (2017) E400C (2015) M300 (2016) TLH 3507-11 (2017) TLH 3507-12 (2017) TLH 3510-11 (2017) TLH 3510-12 (2017) TLH 4007-11 (2017) TLH 4007-12 (2017) ЭОВ-3523 (2016)

Схема > Не выбрано Экскаватор гидравлический пневмоколесный E130W 130-22-00.00.000 Платформа поворотная с механизмами 130-00-20.00.000-22 Установка силовая (насос Бош-Рексрот) 160-00-28.00.000-04 Установка воздухоочистителя 130-00-28.04.000 Установка радиатора 130-00-28.06.000 Установка глушителя 160-00-28.01.000-02 Установка насоса 160-00-28.02.000-02 Установка топливопроводов 160-00-28.05.000 Установка маслоохладительная 160-00-40.20.000 Механизм поворота 130-00-24.00.000 Трубопороводы на поворотной платформе 160-22-41.00.000 Гидрораспределитель 130-00-41.00.000 Гидроуправление в кабине экскаватора 160-22-42.21.000 Гидроуправление в кабине экскаватора (монтажная схема) Гидроуправление на поворотной платформе 160-22-42.20.000 Бак гидравлический 130-00-40.10.000 Кабина 130-00-23.00.000 Дверь кабины 130-00-23.40.000 Управление экскаватором 130-00-25.00.000-01 Установка рулевой колонки 130-00-25.00.400 Установка отопителя 130-00-25.00.700 Отопитель в сборе 130-00-25.00.710 Электрооборудование 160-02-30-00.000 Электромонтажная схема экскаватора E130W Электрическая принципиальная схема экскаватора E130W Установка капотной системы 130-01-22.00.000 Установка замков 130-01-22.00.200 Рабочее оборудование 130-00-80.00.000-02 Сменные виды 130-01-80.00.000-00 Трубопроводы на рабочем оборудовании 130-00-80.90.000-22 Гидроцилиндр ковша 130-00-80.93.000 ( ЦГ-100.63х900.11.00-01) Гидроцилиндр рукояти 130-00-80.92.000 (ЦГ-110.80х1185.11.000) Гидроцилиндр стрелы 130-00-80.91.000 (ЦГ-100.63х1000.11.000-01) Гидроцилиндр отвала 160-00-51.10.100 (ЦГ-100.63х310.17.000-02) Гидроцилиндр выносных опор 130-00-51.10.300 (ЦГ-125.80х400.17.000) Гидроцилиндр отвала в сборе 160-00-51.00.100-10 Гидроцилиндр откидных опор в сборе 160-00-51.00.300-10 Ковш 130-00-80.80.100 Пневмоколесное ходовое устройство 130-12-50.00.000 Пневмоколесное ходовое устройство Установка КПП «NAF» 130-12-50.60.000 Гидрооборудование на ходовой раме 130-12-51.00.000

1

4

6

8

11

11

12

14

16

17

18

20

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	130-00-41.00.023-01		Штуцер
4	ГОСТ11738-84		Винт
6	ГОСТ6402-70		Шайба
8	ГОСТ9833-73		Кольцо
11	14Е239YO(M26)		Уплотнение 14Е239YO (M26)
12	14Е921YO(1/4)		Уплотнение 14Е921YO (1/4”)
14	StauffXBFX-6000-OB-3/4-MU-MO		Фланец Stauff XBFX-6000-OB-3/4-MU-MO
16	100506.1		Адаптер 100506.1
17	101306.1		Адаптер 101306.1
18	107605		Адаптер 107605
20	M7-1796-30/7M7-20		Гидрораспределитель
22	StaufSMK15–G1/4-РВ		Измерительная муфта – Stauf SMK 15 – G1/4”-РВ

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
