Каталог запасных частей к технике: ЭКСКО ЭО-5111Б. Вал реверса

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

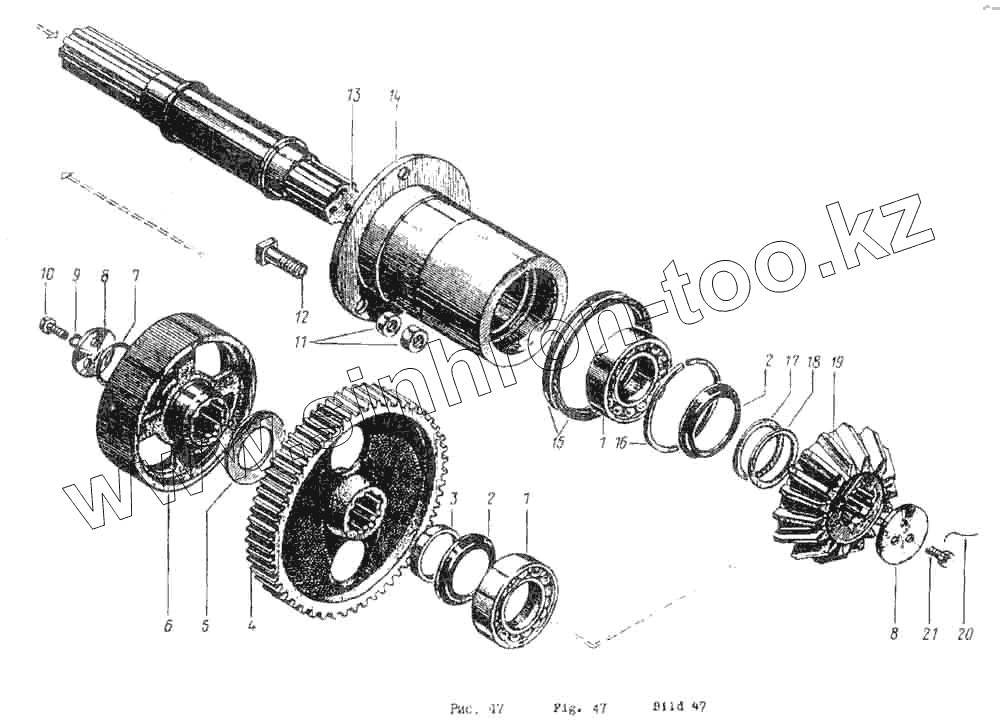

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3524 5721		Подшипник
2	Э801-0103-3		Шайба защитная
3	Э10011-0700-7		Втулка
4	Э10011А-0700-9А		Колесо зубчатое
5	112x0,5 57-39		Шайба
6	Э10011А-0701-2		Шкив тормозной
7	У 125x220-2 9833		Кольцо
8	Э10011А-0700-12		Шайба торцовая
9	12 6402		Шайба
10	M12x307706		Болт
11	Э10011Д-0112-6		Гайка
12	Э0-5115-0701-5		Болт
13	Э10011A-0701-1		Вал
14	Э0-5115-0701-10		Корпус
15	СЛ 280-260-10 6306		Кольцо
16	Э801-0103-5А		Кольцо пружинное
17	Э801-0700-32А		Прокладка
18	Э801-0700-33А		Прокладка
19	Э10011А-0700-8		Шестерня коническая
20	1,6 3282		Проволока l =180 мм
21	3М12x30 7796		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
