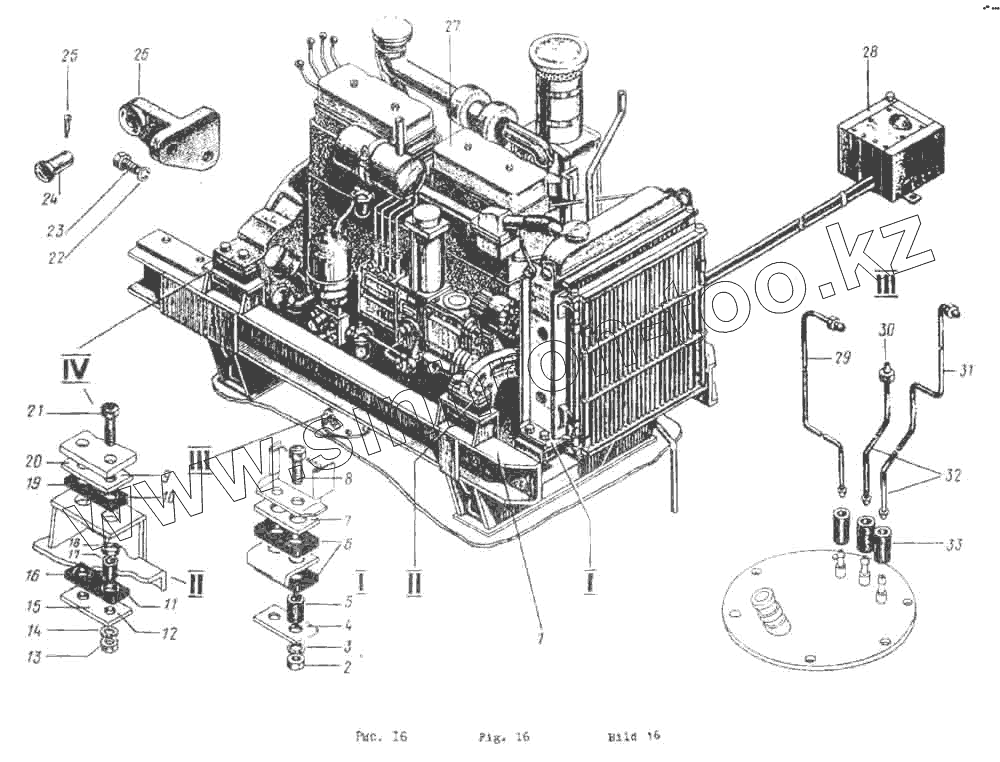

Каталог запасных частей к технике: ЭКСКО ЭО-5111Б. Установка двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э10011Е-0301-0 | Рама силовой установки | |
| 2 | М16 | Гайка | |
| 3 | 16 | Шайба | |
| 4 | 24-08-1 68 | Накладка | |
| 5 | 24-08-1 69 | Втулка | |
| 6 | 700-40-4923 | Амортизатор | |
| 7 | 24-08-189 | Накладка | |
| 8 | 700-41-244 | Болт | |
| 9 | Э0-5116-0300-84 | Планка передняя верхняя | |
| 10 | Э0-5116-0300-79 | Амортизатор передний | |
| 11 | Э0-5116-0300-81 | Виброгаситель передний | |
| 12 | Э0-5116-0300-85 | Планка передняя нижняя | |
| 13 | М20 5915 | Гайка | |
| 14 | 20 6402 | Шайба | |
| 15 | Э0-5116-0300-87 | Планка задняя нижняя | |
| 16 | Э0-5116-0300-83 | Виброгаситель задний | |
| 17 | Э0-51116-0300-77 | Ограничитель | |
| 18 | Э0-5116-0300-102 Рукав Б (1)Б - 10 -25-38 8698 | Проставка l =12 км | |
| 19 | Э0-5116-0300-82 | Амортизатор задний | |
| 20 | Э0-5116-0300-86 | Планка задняя верхняя | |
| 21 | М20x110 7796 | Болт | |
| 22 | 12 6402 | Шайба | |
| 23 | М12х30 7796 | Болт | |
| 24 | 51-74-10 | Валик | |
| 25 | 5x50 397 | Шплинт | |
| 26 | 310011Е-0300-28A | Кронштейн | |
| 27 | Д-160Б-6 | Двигатель | |
| 28 | Э0-5111Б-0302Б-0 | Отопление кабины машиниста | |
| 29 | Э0-5111Б-0304-1 | Трубка | |
| 30 | Э0-5111Б-0304-3 | Трубка | |
| 31 | Э0-5111Б-0304-4 | Трубка | |
| 32 | Э0-5111Б-0304-2 | Трубка | |
| 33 | Э0-5111АС-670-027 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
