Каталог запасных частей к технике: ЭКСКО ЭО-5111Б. Управление стопором поворота

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

5

5

5

6

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

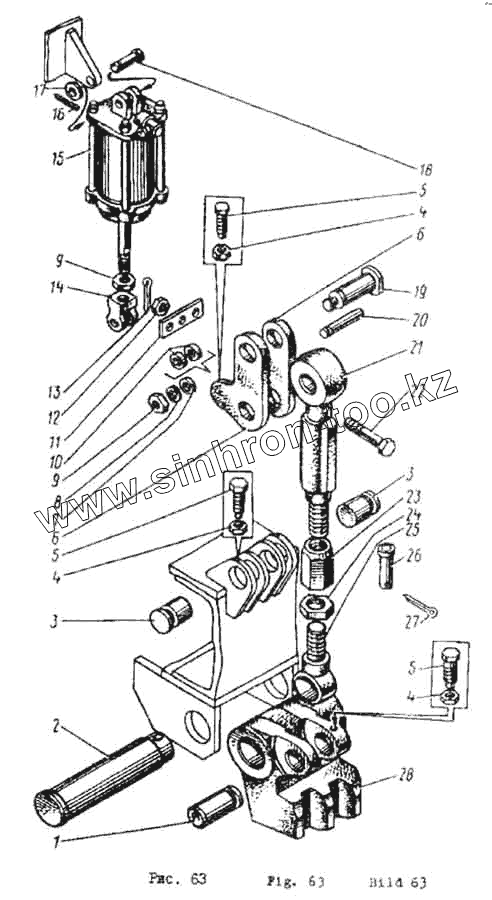

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Э10011A-1103-27		Палец
2	Э10011Д-1103-53		Ось
3	Э10011А-1103-31		Палец
4	М8 5915		Гайка
5	М8х30 1481		Винт
6	Э10011А-1103-32		Рычаг
7	22x2 57-8		Шайба
8	20 6402		Шайба
9	М20 5916		Гайка
10	16x8 57-5		Шайба
11	Э10011-0900-45		Планка
12	М12 5915		Гайка
13	2,5x32 397		Шплинт
14	Э801-0603-23В		Вилка
15	Э10011Д-1103-50		Цилиндр диам 80
16	4x32 397		Шплинт
17	16x3 11371		Шайба
18	22-15X3x45 66-10		Ось
19	Э10011А-1103-28		Палец
20	Э10011А-1103-36		Палец
21	Э10011A-1103-25		Тяга
22	Э10011E-1103-57		Болт
23	Э10011A-1103-35A		Гайка специальная
24	Э10011A-1103-42		Гайка
25	Э10011A-1103-24A		Тяга
26	16x85 48-1		Ось
27	5x23 397		Шплинт
28	Э10011Д-1103-43		Стопор

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
