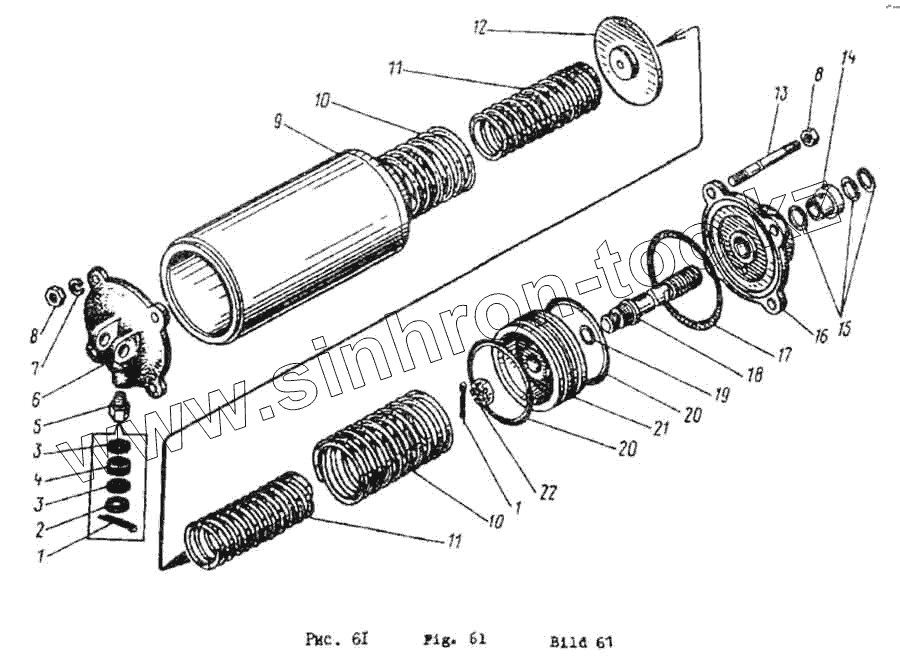

Каталог запасных частей к технике: ЭКСКО ЭО-5111Б. Цилиндр пневматический диам. 100

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

5

6

7

8

8

9

10

10

11

11

12

13

14

15

16

17

18

19

20

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2э5х32 397		Шплинт
2	6x1,5 11371		Шайба
3	Э10011-1101-55		Сетка
4	264-9-14		Набивка фильтра
5	Э801-1907-2		Штуцер
6	Э801-1907-5В		Крышка передняя
7	10 6402		Шайба
8	M10 5915		Гайка
9	Э10011A-1101-165		Цилиндр
10	Э801-1907-1А		Пружина
11	Э801-1907-7		Пружина
12	Э10011Д-1101-206		Труба
13	Э10011А-1101-168		Шпилька
14	Э801-1107-19А		Втулка
15	Е1-25х20-2 9833		Кольцо
16	Э10011-1907-1		Крышка задняя
17	Э10011-1101-52		Прокладка
18	Э801-1907-3Б		Шток
19	H2-20x16-2 9833		Кольцо
20	Н2-100х90-2 9833		Кольцо
21	Э801-1907-6А		Поршень
22	М16 5919		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
