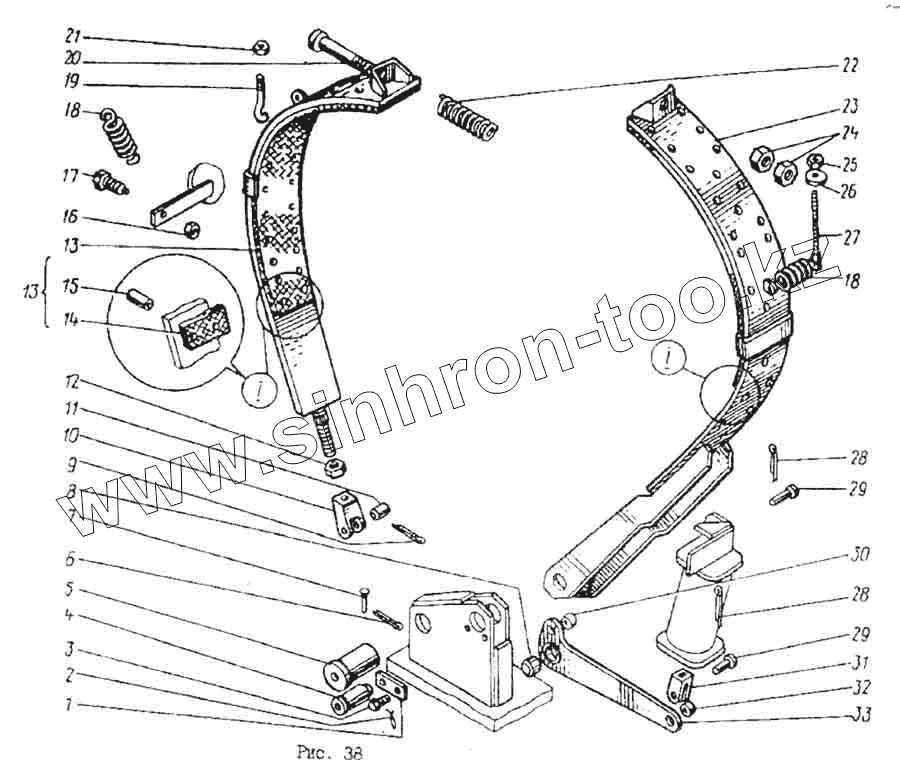

Каталог запасных частей к технике: ЭКСКО ЭО-5111Б. Тормоз напорного механизма
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э10011Д-0606-62 | Планка стопорная | |
| 2 | 1,6 3282 | Проволока | |
| 3 | М8x20 7796 | Болт | |
| 4 | Э10011Д-0606-63 | Палец | |
| 5 | Э10011Д-0606-71 | Палец | |
| 6 | 3,2x20 397 | Шплинт | |
| 7 | Э10011Д-0606-72 | Ось | |
| 8 | Э10011А-0603-66 | Втулка | |
| 9 | 5x50 397 | Шплинт | |
| 10 | Э801-0606-21В | Вилка | |
| 11 | Э801-0606-23 | Палец | |
| 12 | М20 5916 | Гайка | |
| 13 | Э10011Д-0606-120А | Лента сбегающая | |
| 14 | Э801-0606-3 | Лента l =1000 мм | |
| 15 | 063-71 | Заклепка 6x18 | |
| 16 | M16 5915 | Гайка | |
| 17 | М16х60 1481 | Винт | |
| 18 | Э801-0606-33А | Пружина | |
| 19 | Э801-1103-14 | Болт с ушком | |
| 20 | Э10011Д-0606-81 | Болт стяжной | |
| 21 | M12 5915 | Гайка | |
| 22 | Э801-0606-110A | Пружина | |
| 23 | Э10011Д-0606-110А | Лента набегающая | |
| 24 | М24 5915 | Гайка | |
| 25 | M10 5915 | Гайка | |
| 26 | Э801-0606-34 | Прокладка | |
| 27 | Э801-0606-22 | Винт | |
| 28 | 4x32 397 | Шплинт | |
| 29 | 22-15Х3х45 66-10 | Ось | |
| 30 | 20А3х30Пр13х20 71-7 | Втулка | |
| 31 | 310011A-0702-12 | Вилка | |
| 32 | 15А3х25Пр1\3х18 71-3 | Втулка | |
| 33 | Э10011Д-0606-58 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
