Каталог запасных частей к технике: ЭКСКО ЭО-5111Б. Система питания гидротрансформатора
1
2
2
2
3
3
3
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
21
21
21
22
22
22
22
23
23
23
23
24
25
25
26
26
26
27
27
27
28

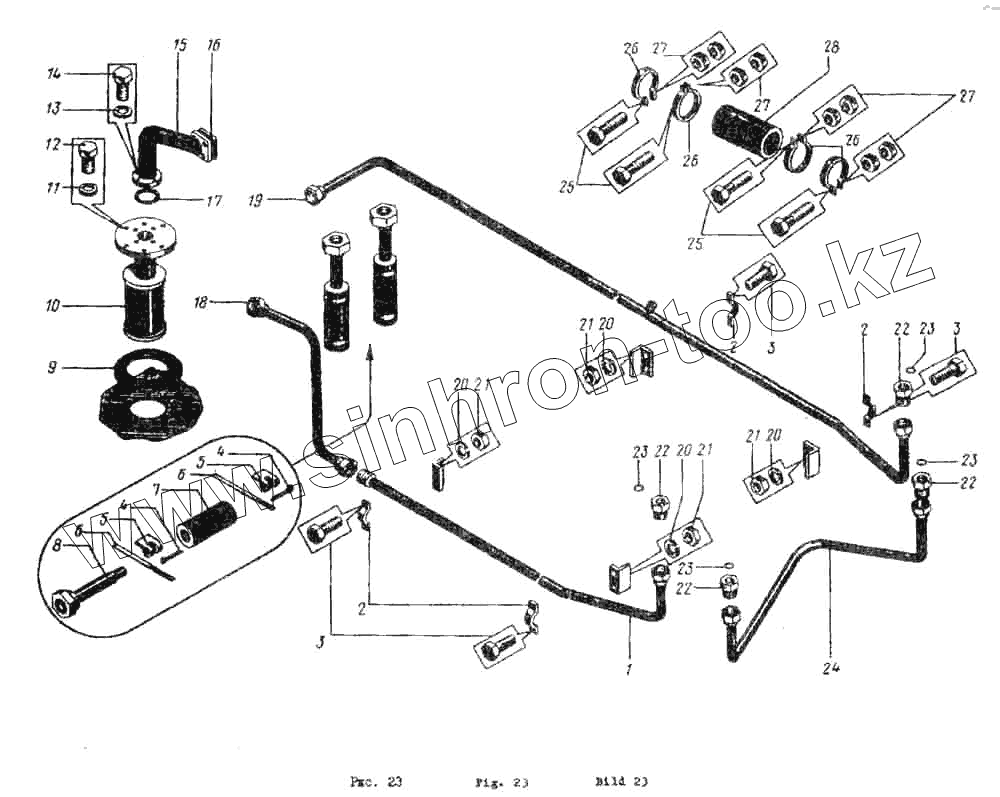

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э10011Е-0501-320 | Труба | |
| 2 | Э10011-0501-3 | Хомут | |
| 3 | М8х18 7796 | Болт | |
| 4 | Э801-0400-38 | Шплинт | |
| 5 | Э801-0400-37 | Рамка | |
| 6 | Э801-0400-36 | Лента | |
| 7 | Б(1)-10-25-38 | Рукав l =950 мм | |
| 8 | Э0-5111Б-0501-500 | Труба | |
| 9 | Э10011A-0501-58 | Прокладка | |
| 10 | У358012-160 | Фильтр | |
| 11 | 12x1.6 11371 | Шайба | |
| 12 | М12x20 7796 | Болт | |
| 13 | 10x1,6 11371 | Шайба | |
| 14 | М10x25 7796 | Болт | |
| 15 | 310011A-0501-250 | Труба | |
| 16 | У358018А-039 | Прокладка | |
| 17 | 055-060-30-2 9833 | Кольцо | |
| 18 | 310011Е-0501-300 | Труба | |
| 19 | 310011Е-0501-290 | Труба | |
| 20 | 8 6402 | Шайба | |
| 21 | М8 5915 | Гайка | |
| 22 | Э10011Е-0501-63 | Штуцер | |
| 23 | Э10011Е-0501-64 | Прокладка | |
| 24 | Э10011E-0501-380 | Труба | |
| 25 | М10x40 7795 | Болт | |
| 26 | Э10011-0501-14 | Хомут | |
| 27 | M10 5915 | Гайка | |
| 28 | Б(1)-2,5-75-89 | Рукав l = 250 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
