Каталог запасных частей к технике: ЭКСКО ЭО-5111Б. Ковш грейфера
6
7
8
9
9
19
19
19
20
20
20
21
21
22
22
22
22
22
22
23
23
24
24
25
26
27
28
28
29
29
30
30
31
31
32
33
34
35
36
37
38

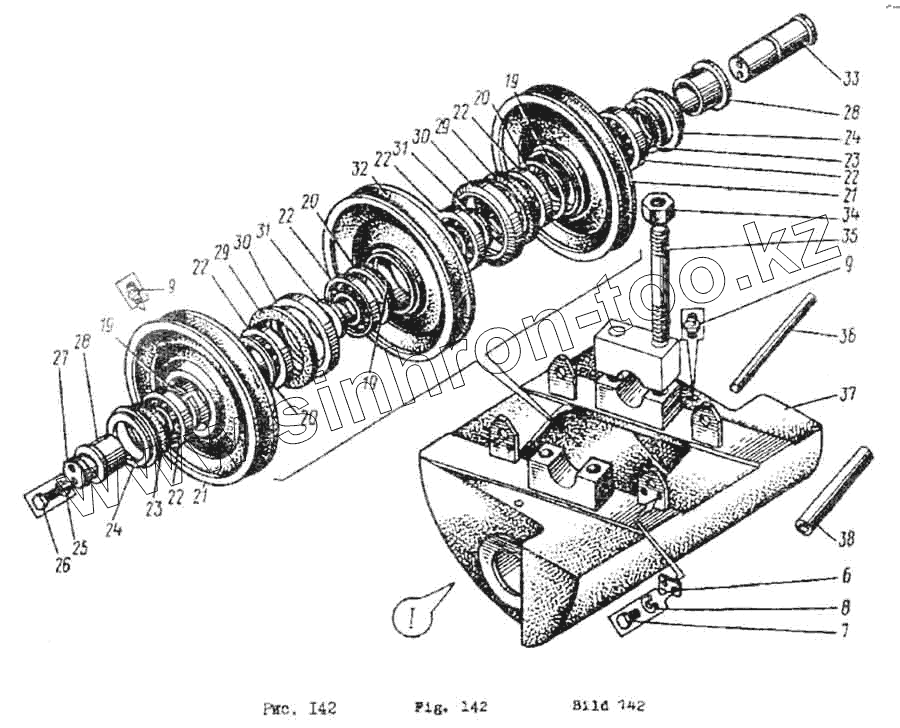

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э10011A-2001-20 | Челюсть левая | |
| 2 | Э10011A-2001-10 | Челюсть правая | |
| 3 | Э10011А-2100-17 | Кольцо | |
| 4 | 50Азх60Пр13х50 69-11 | Втулка | |
| 5 | Э10011-2001-30 | Штанга | |
| 6 | 50 053-1 | Оседержатель | |
| 7 | M12x25 7796 | Болт | |
| 8 | 12 6402 | Шайба | |
| 9 | 1.3 19853 | Масленка | |
| 10 | Э10011A-2001-140 | Хомут | |
| 11 | М8x75 7795 | Болт | |
| 12 | Э10011-2001-16 | Ось грейфера | |
| 13 | М8 5915 | Гайка | |
| 14 | Э10011-3001-18 | Втулка | |
| 15 | Э10011-2001-21 | Втулка | |
| 16 | Э10011-2001-17 | Втулка | |
| 17 | 6x80 397 | Шплинт | |
| 18 | Э801-2001-58 | Палец | |
| 19 | Э801-1802-38 | Кольцо проставное | |
| 20 | Э801-2001-68 | Кольцо пружинное | |
| 21 | Э801-2001-24 | Блок | |
| 22 | 314 8338 | Подшипник | |
| 23 | 2-90x120-1 8752 | Манжета | |
| 24 | Э801-2001-46А | Крышка подшипника | |
| 25 | 16 6402 | Шайба | |
| 26 | М16х35 7796 | Болт | |
| 27 | Э801-2001-53 | Шайба торцевая | |
| 28 | Э801-2001-41A | Втулка | |
| 29 | 2-160x190-1 8752 | Манжета | |
| 30 | Э801-2001-47A | Крышка | |
| 31 | Э801-2001-69 | Проставка | |
| 32 | Э10011-2001-23 | Блок | |
| 33 | Э801-2001-44A | Ось нижней обоймы | |
| 34 | М36 5915 | Гайка | |
| 35 | Э10011-2001-14 | Шпилька специальная | |
| 36 | Э801-2001-54 | Ось ролика | |
| 37 | Э10011-2001-40 | Противовес | |
| 38 | Э801-2001-55 | Ролик | |
| 39 | Э10011-2001-19 | Втулка | |
| 40 | M16 5915 | Гайка | |
| 41 | М16х60 1481 | Винт | |
| 42 | Э801-2001-49 | Проставка | |
| 43 | Э801-0900-15 | Коуш | |
| 44 | Э801-2001-64 | Ролик направляющий | |
| 45 | Э801-2001-66 | Палец | |
| 46 | Э801-2001-63 | Ось ролика | |
| 47 | Э801-2001-59 | Ось головных блоков | |
| 48 | Э801-2001-65 | Ригель | |
| 49 | Э10011A-2001-86 | Табличка грейфера | |
| 50 | М4хХ0 17473 | Винт | |
| 51 | Э10011-2001-50 | Обойма | |
| 52 | Э801-0900-31 | Клин | |
| 53 | Э801-2001-67 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
