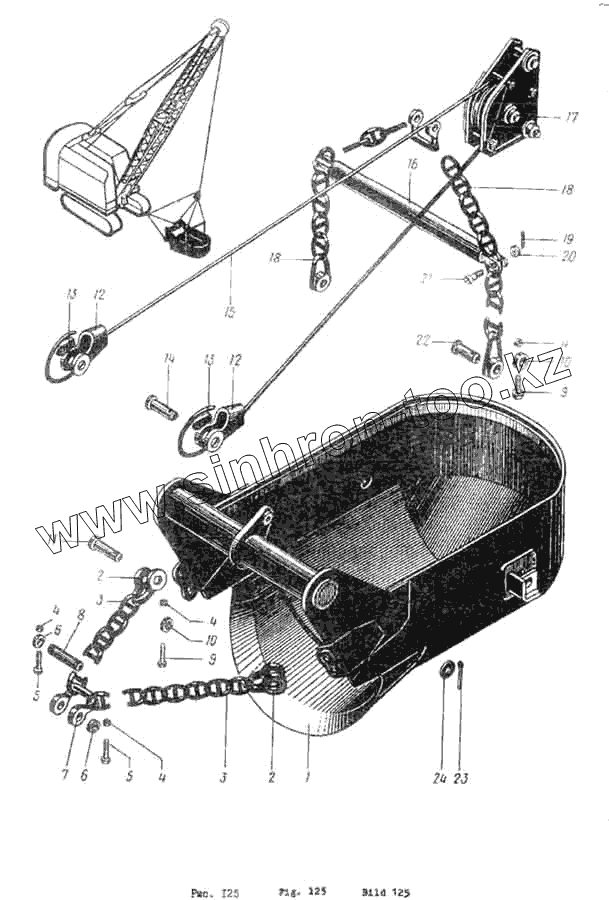

Каталог запасных частей к технике: ЭКСКО ЭО-5111Б. Ковш драглайна вместимостью 1,2м3

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

4

4

5

5

6

6

7

8

9

9

10

10

11

12

12

13

13

14

15

16

17

18

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Э10011Е-1814-10А		Корпус ковша
2	Э10011-1810-37		Скоба
3	Э10011Е-1815-18		Цепь тяговая
4	М10 5915		Гайка
5	М10x60 7796		Болт
6	Э10011Е-1814-67		Кольцо
7	Э10011-1810-44		Скоба
8	Э10011Е-1814-66		Палец
9	М10х75 7796		Болт
10	Э10011E-1804-69		Кольцо
11	Э801-1604-32		Палец
12	Э801-0900-15		Коуш
13	Э801-0900-31		Клин
14	Э801-1804-33		Палец
15	23.0-Г-B-Н-1764 (170)		Канат l=15,5 м/19 м
16	Э10011A-1810-80		Распорка
17	Э801-1804-10A		Блок опрокидной
18	Э10011-1810-20		Цепь подъемная
19	5x50 397		Шплинт
20	М24 5913		Гайка
21	Э801-1804-48		Болт
22	Э10011Е-1814-14		Ось
23	8x60 397		Шплинт
24	41х6 57-18		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
