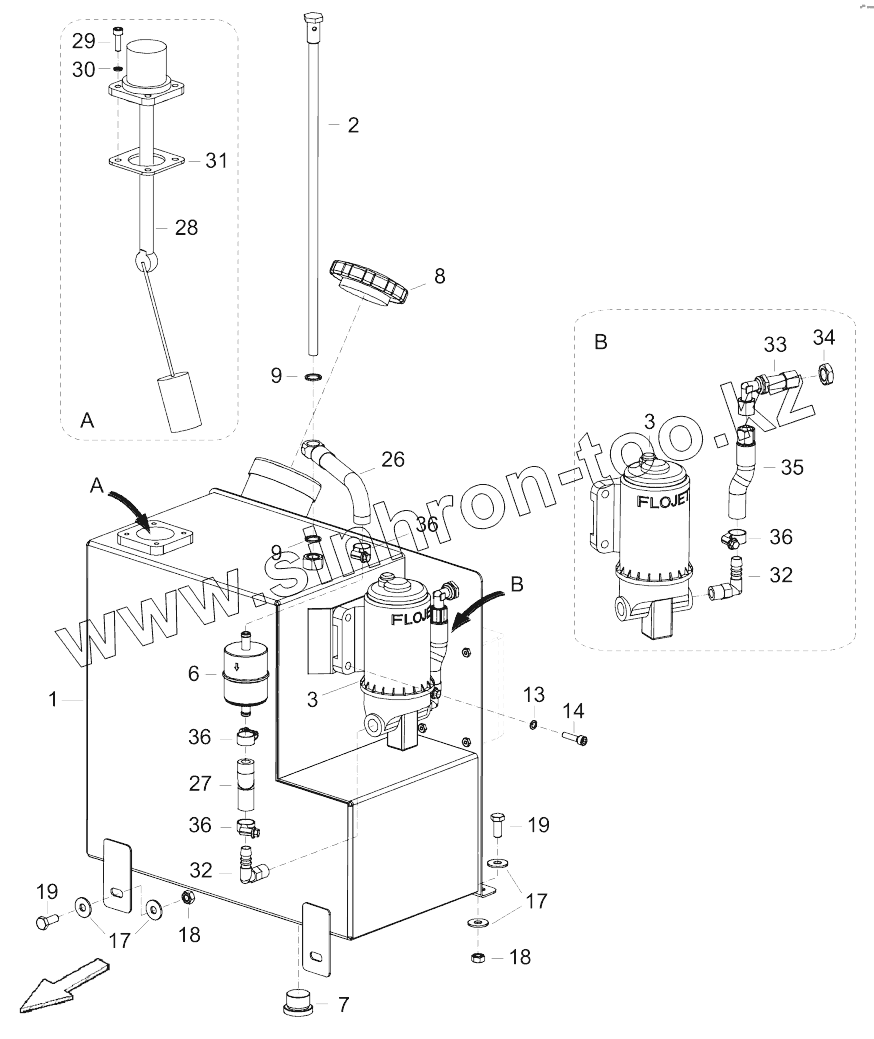

Каталог запасных частей к технике: DYNAPAC SD2550CS. Spraying tank cpl.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4812242570
4812242570
1
2
3
3
6
7
8
9
9
13
14
17
17
18
18
19
19
26
27
28
29
30
31
32
32
33
34
35
36
36
36
36
Позиция на иллюстрации Заводской номер детали Название детали
4812242570 4812242570 Spraying tank, cpl.
1 4812242573 Tank
2 4812038696 Inlet manifold
3 4812009831 Pump
6 4812010489 Fuel filter
7 D961175211 Plug screw
8 4749300329 Tank cap
9 D932702323 Seal ring
13 0333310045 Schnorr-lock washer
14 0211124903 Hex. sock. screw
17 D939505023 Washer
18 0266211000 Hexagon nut
19 0147132303 Hexagon bolt
26 4812227335 Hose
27 4812227336 Hose
28 4812242575 Level gauge
29 0211124703 Hex sock. screw
30 4812241086 Washer
31 4812242618 Rubber blanket
32 4812010421 Elbow union
33 4749220648 Elbow socket
34 0261109938 Hexagon nut
35 4812227337 Hose
36 D934400009 Clamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
