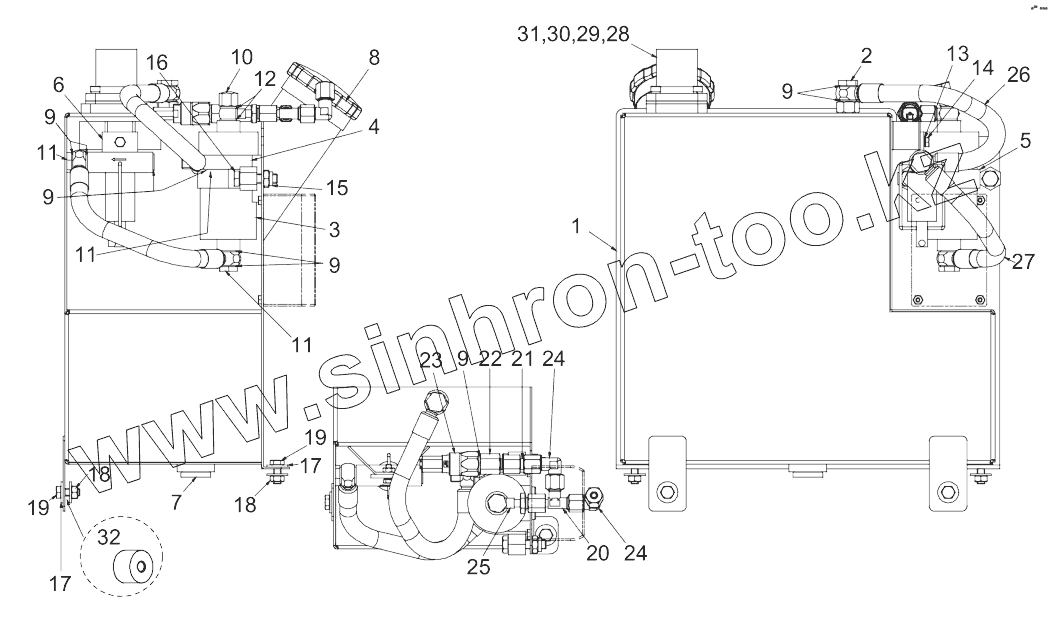

Каталог запасных частей к технике: DYNAPAC SD2550CS. Spraying tank cpl.

Тип техники

Марка

Модель

Схема

4812242570

1

2

3

4

5

6

7

8

9

9

9

9

9

10

11

11

11

12

13

14

15

16

17

17

18

18

19

19

20

21

22

23

24

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
4812242570	4812242570		Spraying tank, cpl.
1	4812242573		Tank
2	4812038696		Inlet manifold
3	D967312011		Diesel fuel pump
4	4812038841		Lining
5	4812038840		Clamp
6	D964202400		Fuel filter
7	D961175211		Plug screw
8	4749300329		Tank cap
9	D932702323		Seal ring
10	0277112811		Cap nut
11	0627420903		Pressure screw
12	D932702321		Seal ring
13	0333310045		Schnorr-lock washer
14	0147124603		Screw
15	5541396800		Hexagon nut
16	0147196264		Bolt
17	D939505023		Washer
18	0266211000		Hexagon nut
19	0147132303		Hexagon bolt
20	D961919006		Stud
21	D961121006		Stud
22	4812038939		Screwing
23	4812038937		Pressure switch
24	D961917006		Elbow socket
25	4812038938		Ring part
26	4812043301		Hose cpl.
27	4812043304		Hose cpl.
28	4812242575		Level gauge
29	0211124703		Hex sock. screw
30	4812241086		Washer
31	4812242618		Rubber blanket
32	4812243574		Spacing block

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
