Каталог запасных частей к технике: DYNAPAC SD2550CS. Linear guide

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4812243929
4812243929
1
2
3
3
3
3
4
4
5
5
6
6
6
6
10
10
11
11
12
12
13
13
14
15
15
16
17
18
18
19
19
21
22
22
23
23
24
25
26
27
28
29
29
29
29
30
30
31
31
31
31
32
32

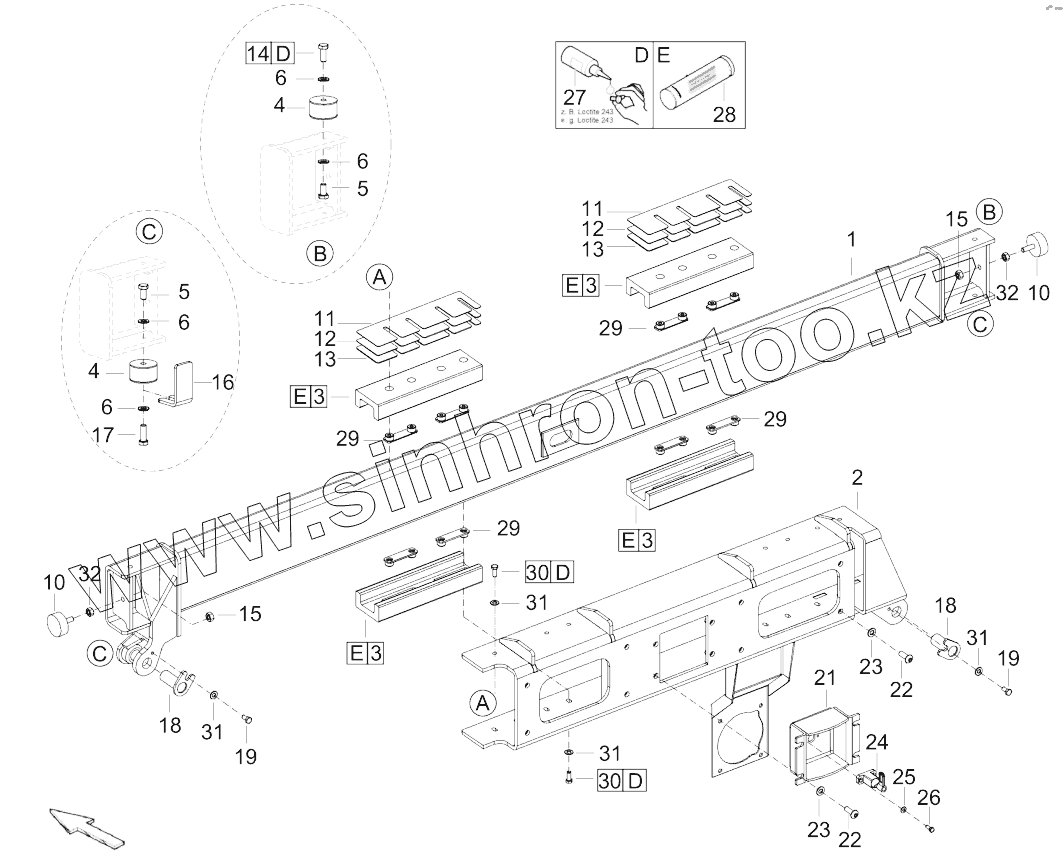

Позиция на иллюстрации Заводской номер детали Название детали
4812243929 4812243929 Linear guide
1 4812040291 Guide pipe
2 4812243928 Guiding waggon
3 4812243554 Slide bar
4 4812036986 Rubber-metal buffer
5 0147136003 Screw cap
6 0302127405 Flat washer
7 0211132503 Hex socket screw
8 0301233500 Plain washer
9 0291118802 Hexagon nut
10 D930235543 Rubber buffer
11 4812243932 Spacer
12 4812243931 Spacer
13 4812243930 Spacer
14 0147136203 Hex. head screw
15 5541396800 Hexagon nut
16 4812041475 Locking plate
17 0147136303 Screw
18 4720005505 Bolt
19 0147132203 Hex. head screw
20 D939505023 Washer
21 4812041554 Recessed grip
22 0215000618 Hexagon socket button head screw
23 0301234400 Plain washer
24 4812041693 Locking bar
25 D939505019 Washer
26 0147124603 Screw
27 Thread locking Thread locking
28 Multipurpose-grease Multipurpose-grease
29 4812243584 Basic plate
30 0147132303 Hexagon bolt
31 939505038 Washer
32 0266211100 Nut hexagon
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
