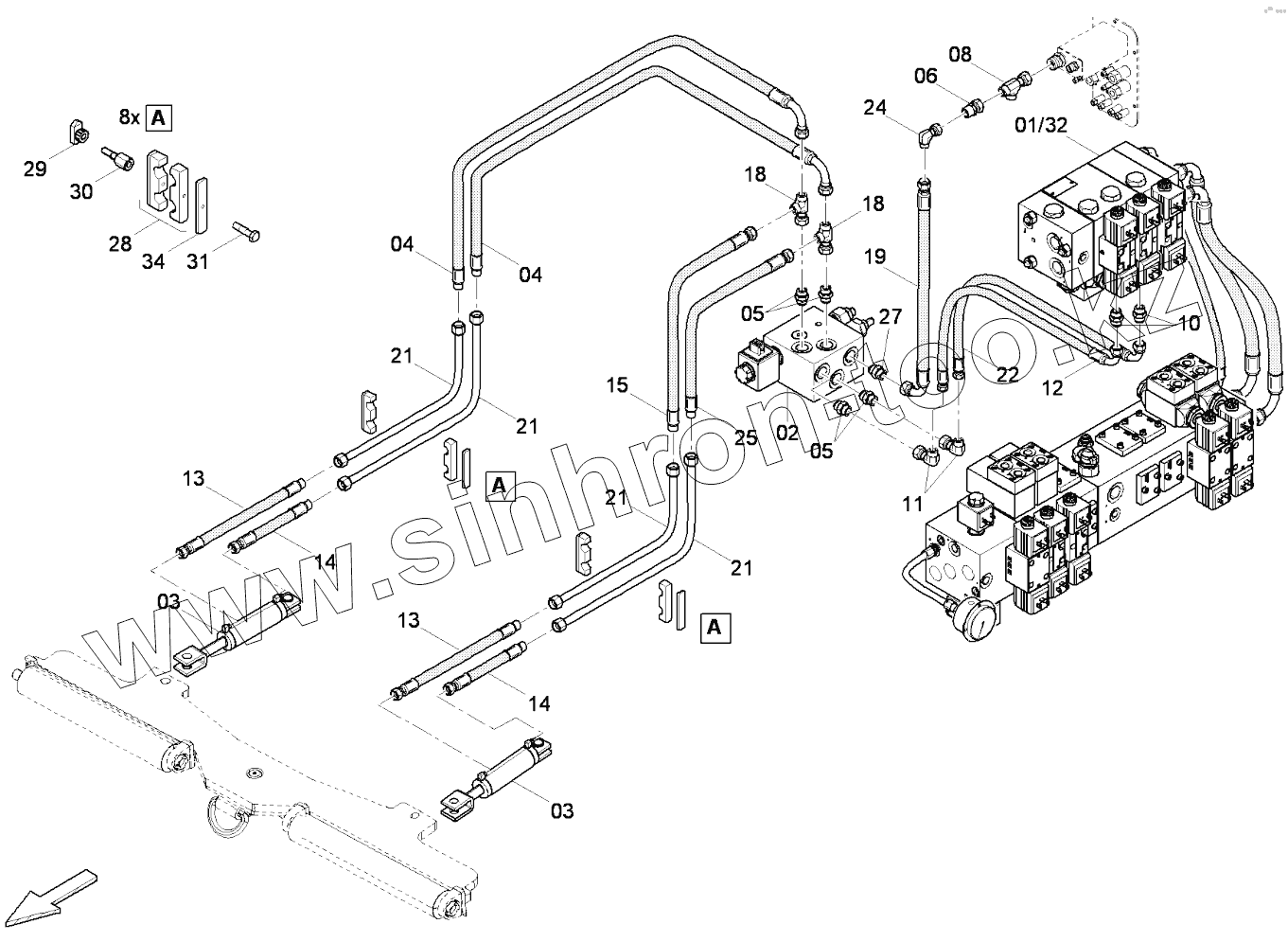

Каталог запасных частей к технике: DYNAPAC SD2550CS. Hydraulic, push roller

Тип техники

Марка

Модель

Схема

4812027642

4812027642

1

2

3

3

4

4

5

5

6

8

10

11

12

13

13

14

14

15

18

18

19

21

21

21

21

22

24

25

27

28

29

30

31

32

34

Позиция на иллюстрации	Заводской номер детали		Название детали
4812027642	4812027642		Hydraulic, push roller
1	4812033247		Control block
2	4812029125		Valve block
3	4812027700		Push roller cylinder
4	4812032720		Hose
5	D961935103		Straight double-ended union
6	D961920632		Reducing socket
8	D961919012		Swivel nut branch tee
10	D961935234		Male connector
11	D961917006		Elbow socket
12	4812032714		Hose
13	4812032646		Hose
14	4812032637		Hose
15	4812032719		Hose
18	D961919006		Stud
19	4812032721		Hose
21	4812033609		Pipeline
22	4812032717		Hose
24	D961917009		Elbow socket
25	4812032718		Hose
27	D961935129		Male connector
28	D934362008		Clamp
29	D930480100		Nut
30	4812032134		Screw
31	0147125112		Hex. head screw
32	4812039065		Nozzle
34	4749300382		Cover plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
