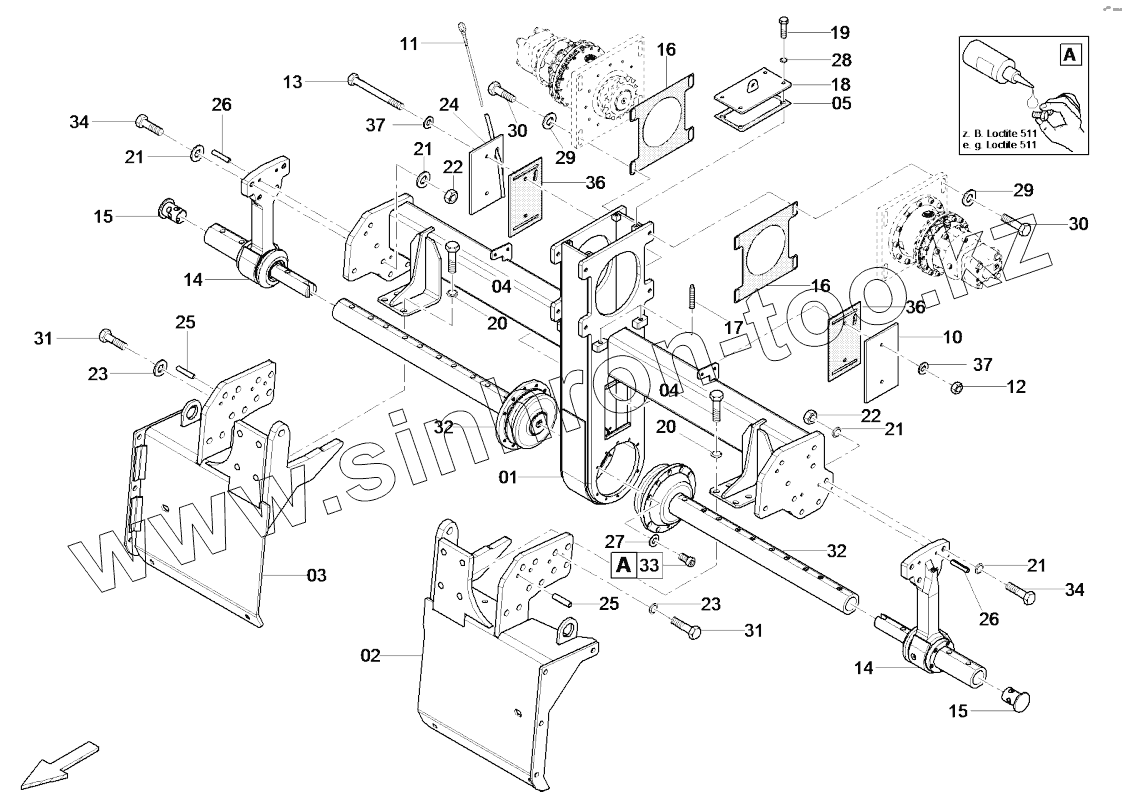

Каталог запасных частей к технике: DYNAPAC SD2550CS. Auger box

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
10
11
12
13
14
14
15
15
16
16
17
18
19
20
20
21
21
21
21
22
22
23
23
24
25
25
26
26
27
28
29
29
30
30
31
31
32
32
33
34
34
36
36
37
37
Позиция на иллюстрации Заводской номер детали Название детали
4812027684 4812027684 Auger box
1 4812027787 Adjustment
2 4812027789 Suspension
3 4812027795 Suspension
4 5540084600 Hexagon head screw
5 4812027538 Sealing
10 4730000369 Side part
11 D110080101 Dipstick
12 5541396800 Hexagon nut
13 4749900429 Screw
14 4812026736 Outer support
15 4730005778 Plug
16 4812027539 Sealing
17 0196155317 Threaded pin
18 4812026850 Cover
19 0147136303 Screw
20 0333310042 Schnorr-lock washer
21 4749901809 Schnorr-lock washer
22 0266211400 Hexagon nut
23 4749901853 Washer
24 4812027565 Cover
25 0108142500 Dowel pin
26 4749901060 Dowel sleeve
27 4749901807 Washer
28 0333310024 Washer
29 D939776124 Washer
30 0147147903 Hex. head screw
31 5540084700 Hexagon head screw
32 4812004559 Auger support
33 0215001065 Hexagon socket head cap screw
34 5540506600 Hexagon head screw
36 4812006106 Seal
37 D932702032 Sealing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
