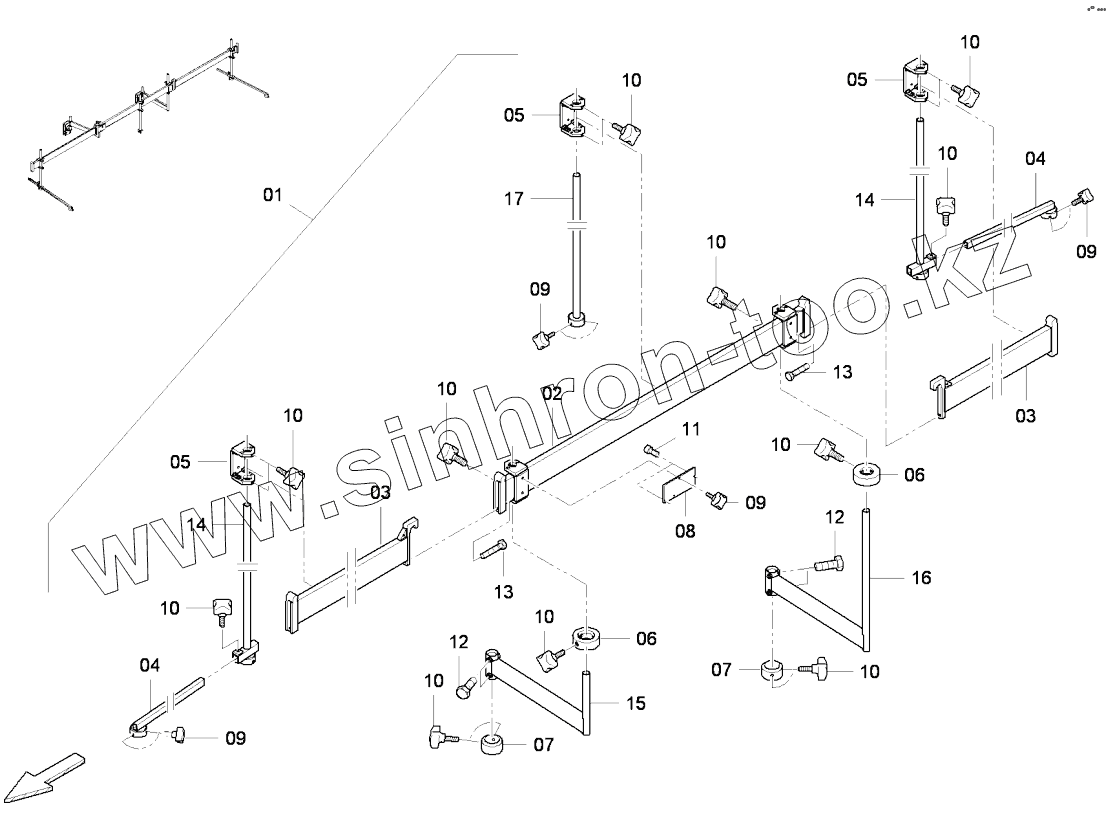

Каталог запасных частей к технике: DYNAPAC SD2550CS. 4812042035 Big Ski 9 m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
5
6
6
7
7
8
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
11
12
12
13
13
14
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 4812042035 Big Ski
2 D900650606 Carbody
3 D900650607 Module
4 D900650609 Beam
5 D900650611 Retainer
6 D900650614 Fixation ring
7 D900650615 Fixation ring
8 D900650616 Retainer plate
9 D900650617 Star handle
10 D900650618 Star handle
11 D900650619 Screw
12 D900650620 Screw
13 D900650621 Screw
14 4812041882 Sensor holder
15 4812041994 Swinging arm
16 4812041955 Swinging arm
17 4812041945 Sensor holder
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
