Каталог запасных частей к технике: DYNAPAC SD2550CS. 4812040753 Platform

Тип техники

Марка

Модель

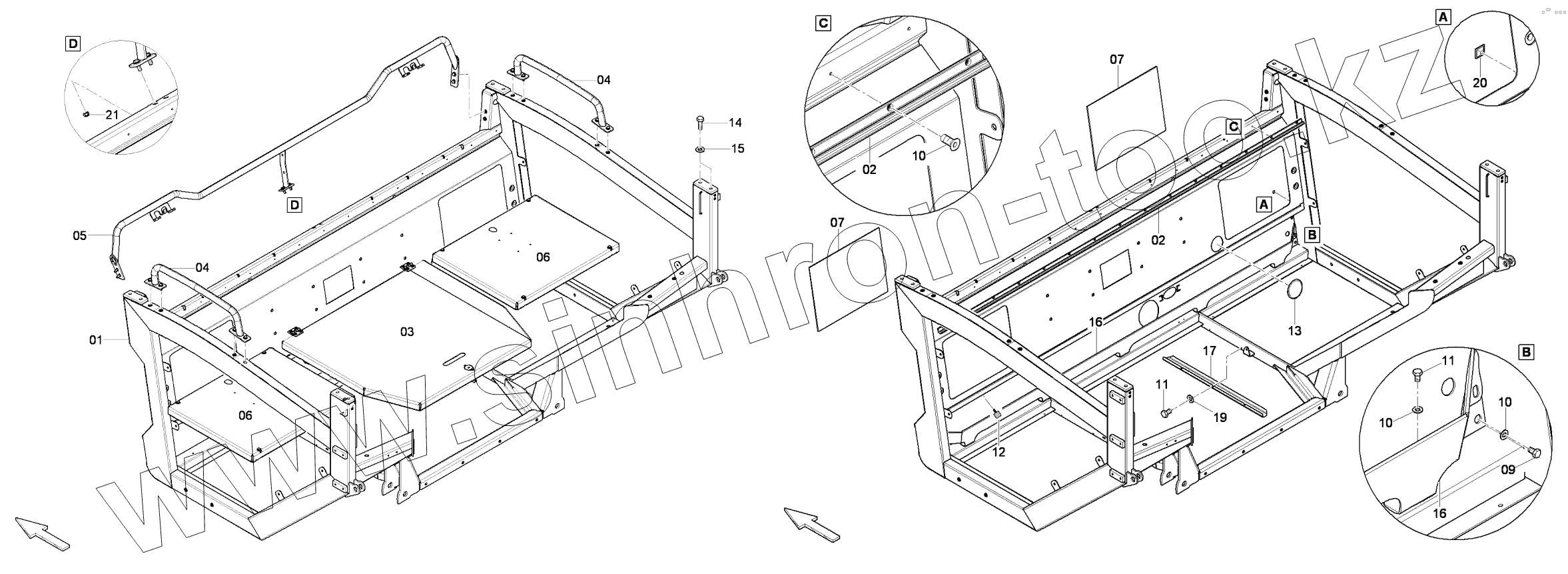

Схема

1

2

2

3

4

4

5

6

6

7

7

9

10

10

10

11

11

12

13

14

15

16

16

17

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4812040132		Platform
2	4812036921		Guide
3	4812041298		Bottom plate, middle
4	4812041406		Railing, side
5	4812041254		Railing, front
6	4812041408		Track shoe
7	4812041409		Front glas, lower
8	0216110051		Screw
9	0147124703		Hex.bolt
10	D939505019		Washer
11	0147124603		Screw
12	4812036727		Rubber buffer
13	4812001781		Plug
14	0147147703		Hexagon bolt
15	D939505037		Washer
16	4812035850		Hose guide
17	4812042025		Cable guide
19	D939515019		Washer
20	4812042150		Rubber buffer
21	0291118802		Hexagon nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
