Каталог запасных частей к технике: DYNAPAC SD2550CS. 4812030911 Scraper, R.H.

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

9

9

9

10

10

10

11

12

13

14

14

15

15

16

16

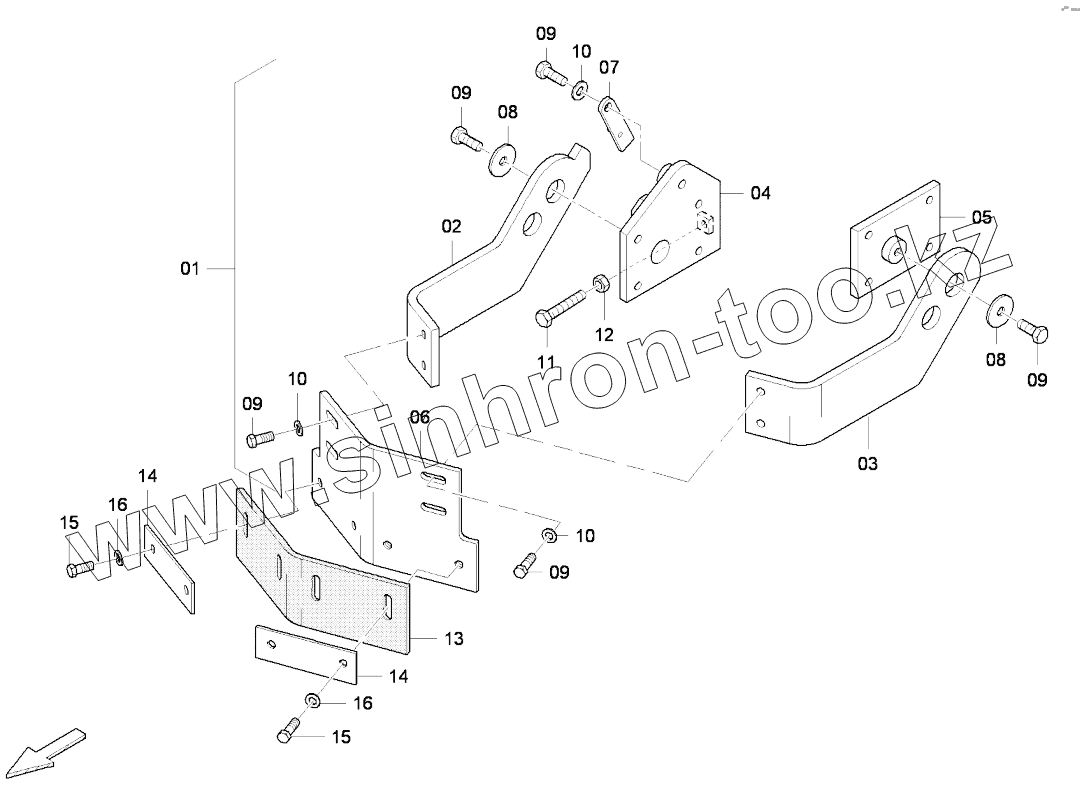

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4812035275		Scraper, R.H.
2	D952606806		Arm, outside r.h.
3	D952606807		Arm, inside r.h.
4	4812035277		Plate, outside r.h.
5	D952611020		Plate, inside r.h.
6	D952611016		Front plate
7	4812035278		Lever
8	D952770904		Washer
9	0147140103		Screw
10	0333310043		Schnorr-lock washer
11	0147141103		Hexagon bolt
12	0261109962		Hexagon nut
13	D952770950		Label
14	D952611011		Plate
15	0147140103		Screw
16	0333310043		Schnorr-lock washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
