Каталог запасных частей к технике: DYNAPAC SD2550CS. 4812029259 Brace

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
2
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
7
7
8
8
8
8
9
9
9
9
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
13
13
14
14
14
14
14
14
14
14
15
15
16
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18

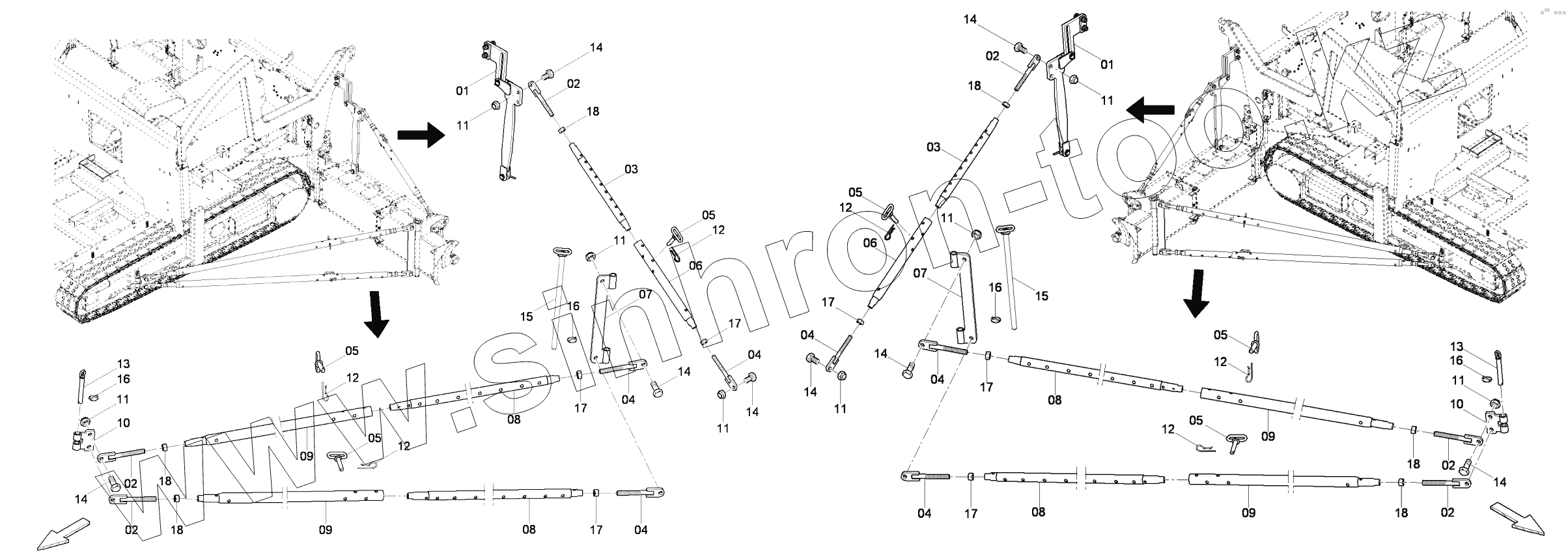

Позиция на иллюстрации Заводской номер детали Название детали
1 4812028882 Cross struts
2 D439086503 Retaining spindle l.h.
3 4812025509 Adjustable rod
4 D439086506 Retaining spindle r.h.
5 D635170080 Socket pin
6 D635170074 Adjuster piece
7 D439084800 Swiveling mounting plate
8 D635170076 Adjuster piece
9 D635170078 Adjuster piece
10 4812028727 Support
11 0291118511 Hexagon nut
12 D930205111 Spring pin
13 4812028735 Bolt
14 0147163603 Hexagon head bolt
15 4730010276 Socket pin long
16 D930290110 Safety pin
17 0261109154 Hexagon nut
18 0261109972 Hexagon nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
