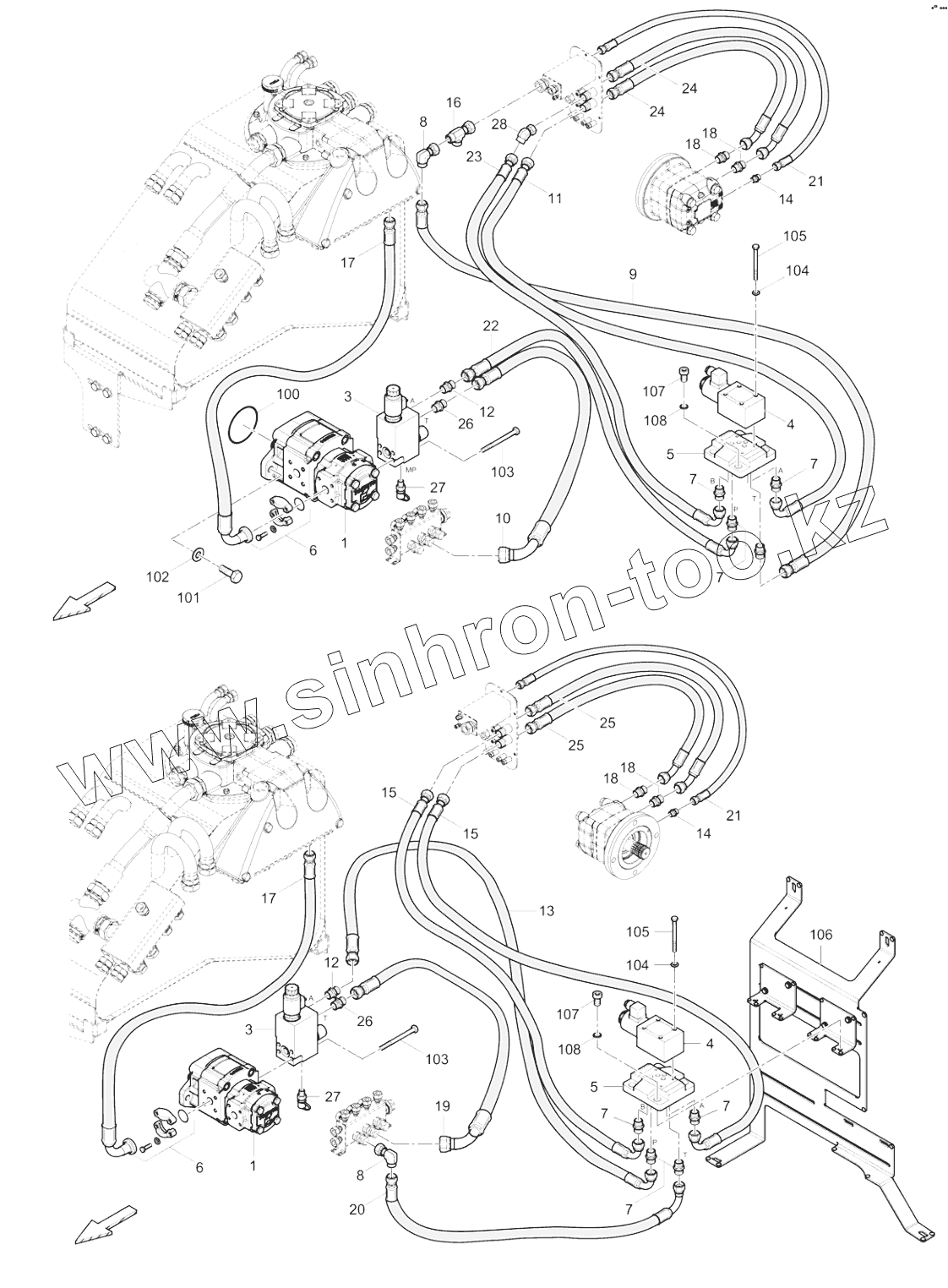

Каталог запасных частей к технике: DYNAPAC F2500C. 4812012680 Hydraulic, auger

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
3
3
4
4
5
5
6
6
7
7
7
7
7
7
8
8
9
10
11
12
12
13
14
14
15
15
16
17
17
18
18
18
18
19
20
21
21
22
23
24
24
25
25
26
26
27
27
28
100
101
102
103
103
104
104
105
105
106
107
107
108
108
Позиция на иллюстрации Заводской номер детали Название детали
1 4812010021 Gear pump
3 4812010000 Flow control valve
4 4812008585 Directional spool valve
5 D960700752 Connecting plate
6 D503070226 Flange
7 D961353016 Male connector
8 D961917012 Elbow socket
9 4812037359 Hose
10 4812032553 Hose
11 4812032531 Hose
12 D961935232 Male connector
13 4812032537 Hose
14 D961935107 Male connector
15 4812032535 Hose
16 D961919012 Swivel nut branch tee
17 4812032601 Hose
18 D961935125 Male connector
19 4812032542 Hose
20 4812037358 Hose
21 4812032560 Hose
22 4812032534 Hose
23 4812032528 Hose
24 4812036604 Hose
25 4812036605 Hose
26 D961935211 Male connector
27 D961772671 Test point
28 D961355019 Elbow union
100 D932218258 O-ring
101 0147140203 Hex. head screw
102 D939010401 Washer
103 0211110487 Screw
104 0333310024 Washer
105 0211136503 Screw
106 4812032146 Receptacle
107 0215001075 Hexagon socket head cap screw
108 0301234400 Plain washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
