Каталог запасных частей к технике: DYNAPAC F2500C. 4812007101 Fold away step r.h.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
13
14
14
15
15
15
15
15
16
16
17
18
19
20
21
21
21
21
22
23
24
25
26

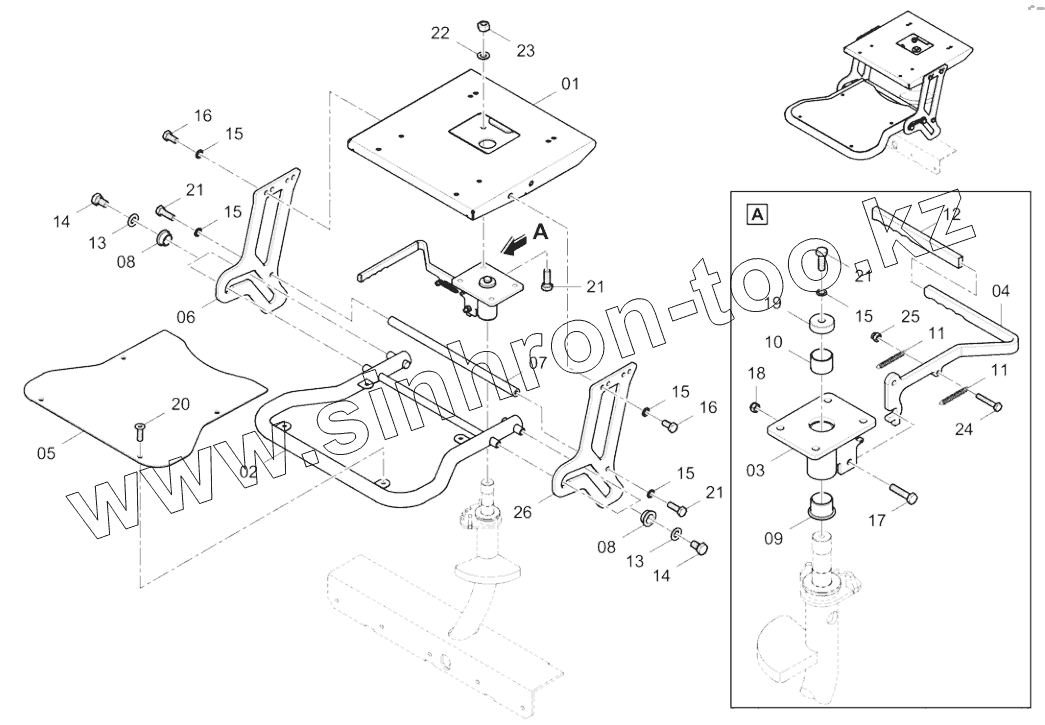

Позиция на иллюстрации Заводской номер детали Название детали
1 4812007060 Seat retainer
2 4812007073 Fold away step
3 4812007064 Turning unit
4 4812007086 Handle
5 4812007096 Footplate
6 4812007092 Carrier
7 4812007100 Shaft
8 4812005908 Bushing
9 4812007108 Bushing
10 4812007107 Bushing
11 4812039416 Spring
12 4812227727 Shrinkdown tubing X m
13 0301235800 Plain washer
14 0147139803 Hex. head screw
15 0333310024 Washer
16 0147136003 Screw cap
17 0147132703 Hexagon bolt
18 0291118802 Hexagon nut
19 4812007091 Washer
20 0216195783 Countersunk screw
21 0147136303 Screw
22 0302127405 Flat washer
23 5541396800 Hexagon nut
24 0147125103 Hex. head screw
25 0291112854 Hexagon nut
26 4812228345 Carrier
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
