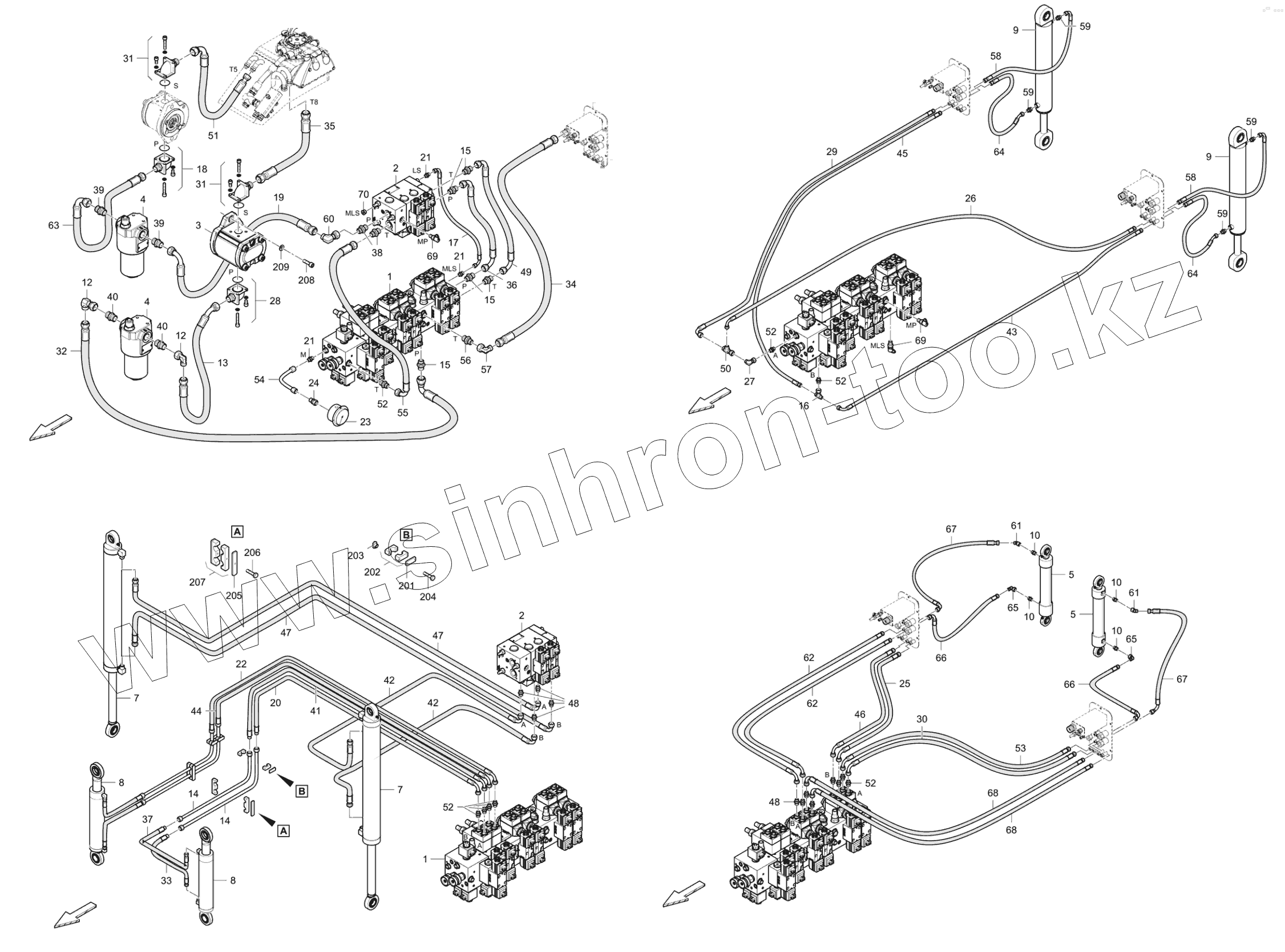

Каталог запасных частей к технике: DYNAPAC Dynapac SD2550C (ч. 2). 4812012393 Hydrl. work hydraulic
1
1
2
2
3
4
4
5
5
7
7
8
8
9
9
10
10
10
10
12
12
13
14
14
15
15
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
39
40
40
41
42
42
43
44
45
46
47
47
48
48
49
50
51
52
52
52
52
52
53
54
55
56
57
58
58
59
59
59
59
60
61
61
62
62
63
64
64
65
65
66
66
67
67
68
68
69
69
70
201
202
203
204
205
206
207
208
209
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4812009368 | Control block | |
| 2 | 4812041949 | Control block | |
| 3 | 4812038239 | Pump | |
| 4 | 4812044338 | Filter | |
| 5 | 4812027542 | Hydraulic cylinder | |
| 7 | 4812236246 | Hydraulic cylinder | |
| 7.1 | 4812045931 | Hydraulic cylinder with sensor | |
| 7.1.1 | 4812201100 | Sensor | |
| 8 | 4812029449 | Hydraulic cylinder | |
| 9 | 4812026428 | Hydraulic cylinder | |
| 10 | D961935106 | Male connector | |
| 12 | D961917010 | Elbow socket | |
| 13 | 4812032598 | Hose | |
| 14 | 4812033568 | Pipeline | |
| 15 | D961935210 | Male connector | |
| 16 | D961918008 | Swivel nut branch tee | |
| 17 | 4812032620 | Hose | |
| 18 | D961371072 | Screwing | |
| 18.1 | D937930224 | Screw | |
| 18.2 | 0333310045 | Schnorr-lock washer | |
| 18.3 | D932208067 | O-ring | |
| 18.4 | 0211125103 | Hex sock. screw | |
| 19 | 4812032587 | Hose | |
| 20 | 4812032513 | Hose | |
| 21 | D961935206 | Male connector | |
| 22 | 4812032492 | Hose | |
| 23 | D956201111 | Pressure gauge | |
| 24 | D961131106 | Pressure gauge union | |
| 25 | 4812032490 | Hose | |
| 26 | 4812032517 | Hose | |
| 27 | D961917008 | Elbow socket | |
| 28 | D961371070 | Screwing | |
| 28.1 | D932208067 | O-ring | |
| 28.2 | D937930224 | Screw | |
| 28.3 | 0211125203 | Bolt | |
| 28.4 | 0333310045 | Schnorr-lock washer | |
| 29 | 4812032519 | Hose | |
| 30 | 4812032488 | Hose | |
| 31 | D961371010 | Screwing | |
| 31.1 | D932318093 | O-ring | |
| 31.2 | 0211125403 | Screw | |
| 31.3 | D937930224 | Screw | |
| 31.4 | 0333310045 | Schnorr-lock washer | |
| 32 | 4812032597 | Hose | |
| 33 | 4812032582 | Hose | |
| 34 | 4812041518 | Hose | |
| 35 | 4812032572 | Hose | |
| 36 | 4812032623 | Hose | |
| 37 | 4812032583 | Hose | |
| 38 | D961932096 | Male connector | |
| 39 | D961935109 | Male connector | |
| 40 | D961935110 | Stud | |
| 41 | 4812032512 | Hose | |
| 42 | 4812014419 | Hose | |
| 43 | 4812032522 | Hose | |
| 44 | 4812032493 | Hose | |
| 45 | 4812032520 | Hose | |
| 46 | 4812032491 | Hose | |
| 47 | 4812014418 | Hose | |
| 48 | D961935234 | Male connector | |
| 49 | 4812032576 | Hose | |
| 50 | D961919008 | Swivel nut branch tee | |
| 51 | 4812032574 | Hose | |
| 52 | D961935229 | Male connector | |
| 53 | 4812032489 | Hose | |
| 54 | 4812033237 | Pipeline | |
| 55 | 4812032635 | Hose | |
| 56 | 4812033602 | Male connector | |
| 57 | D961917012 | Elbow socket | |
| 58 | 4812032558 | Hose | |
| 59 | D961935228 | Male connector | |
| 60 | D961355015 | Elbow union | |
| 61 | D961355037 | Swivel nut branch tee | |
| 62 | 4812032753 | Hose | |
| 63 | 4812006980 | Hose | |
| 64 | 4812007582 | Hose | |
| 65 | D961917006 | Elbow socket | |
| 66 | 4812032714 | Hose | |
| 67 | 4812006199 | Hose | |
| 68 | 4812032716 | Hose | |
| 69 | D961772668 | Test point | |
| 70 | D961175206 | Plug screw | |
| 200 | 4812044676 | Add on kit | |
| 201 | 4749300125 | Cover plate | |
| 202 | D934361011 | Clamp | |
| 203 | D930480100 | Nut | |
| 204 | 5730015168 | Hexagon head screw | |
| 205 | 4749300382 | Cover plate | |
| 206 | 0147125112 | Hex. head screw | |
| 207 | D934362030 | Clamp | |
| 208 | 0211136303 | Hex. sock. screw | |
| 209 | 0301234400 | Plain washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
