Каталог запасных частей к технике: DYNAPAC Dynapac SD2550C (ч. 1). 4812230307 Ascent r.h.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
15
15
15
16
17
18
19
20
21
22
22
23
23
23
23
24
24
25
26
27
28
28
29
30
31
32
33
34

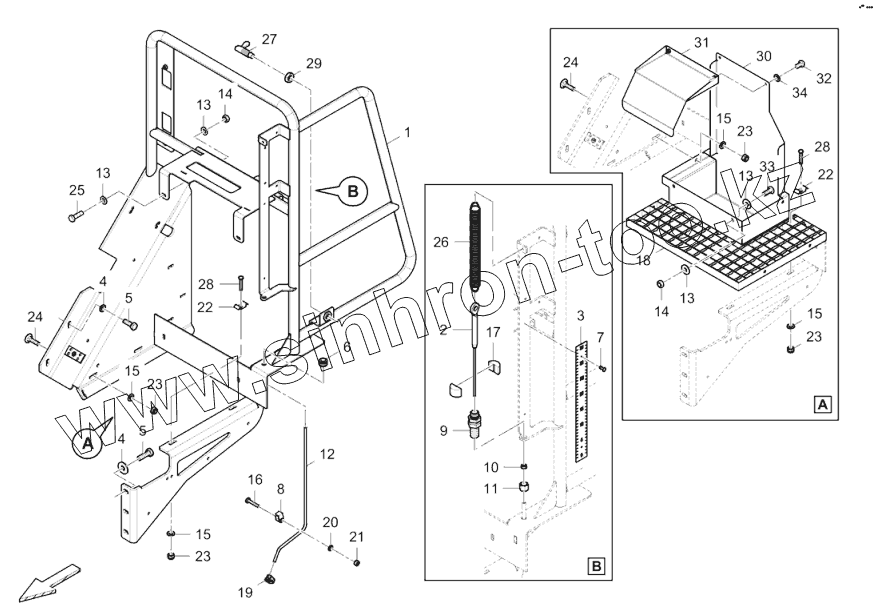

Позиция на иллюстрации Заводской номер детали Название детали
1 4812226807 Ascent
2 4812039250 Rope
3 D990000402 Scale
4 D939515029 Washer
5 0147136303 Screw
6 4812031296 Cable bushing
7 4749302758 Blind rivet
8 D934360025 Clamp
9 D961906006 Straight bulkhead coupling
10 D961102056 Olive
11 4749220238 Nut
12 4812013336 Pipeline
13 D939505023 Washer
14 0266211000 Hexagon nut
15 0301233500 Plain washer
16 5730015168 Hexagon head screw
17 4812039248 Clamping
18 4812230328 Grating
19 D930421803 Rope clamp
20 0301232100 Plain washer
21 0291118507 Nut
22 4812034737 Clasp
23 0291118802 Hexagon nut
24 0226991529 Flat head screw
25 0147132303 Hexagon bolt
26 4812040668 Draw spring
27 4812040367 Locking bar
28 0147132912 Hex bolt
29 D937181123 Nut
30 4812012141 Tank attachment
31 4812228088 Cover
32 4812215297 Hexagon socket button head screw
33 0215001064 Hexagon socket button head screw
34 4812215305 Flat washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
