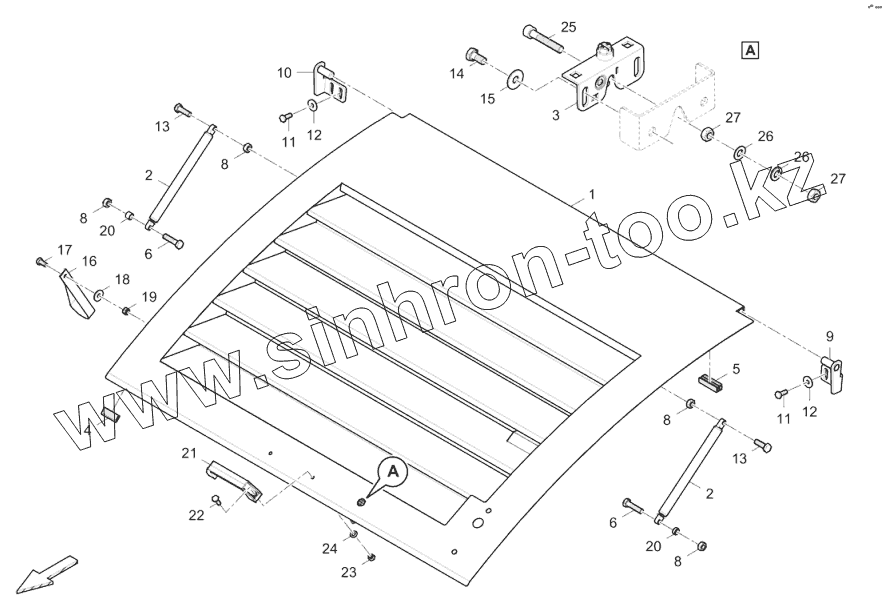

Каталог запасных частей к технике: DYNAPAC Dynapac SD2550C (ч. 1). 4812227087 Hood T4F

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
6
8
8
8
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
27
Позиция на иллюстрации Заводской номер детали Название детали
1 4812227086 ISO-hood
2 4812227040 Gas spring
3 4812032847 Lock
4 D930280159 Edge protection x m
5 D930280162 Rubber seal x m
6 0147196264 Bolt
8 0266211100 Nut hexagon
9 4812032246 Joint
10 4812032250 Joint
11 0147132303 Hexagon bolt
12 0300013040 Flat washer
13 0147136303 Screw
14 0147132203 Hex. head screw
15 D939505023 Washer
16 4812043328 Loop
17 0147110911 Hexagon head screw
18 D939570014 Washer
19 0291118802 Hexagon nut
20 4812034561 Distance bushing
21 1202867300 Handle
22 0147124603 Screw
23 5530774800 Hexagon nut
24 0301232100 Plain washer
25 0211132903 Hex sock. screw
26 0301233500 Plain washer
27 0266211000 Hexagon nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
