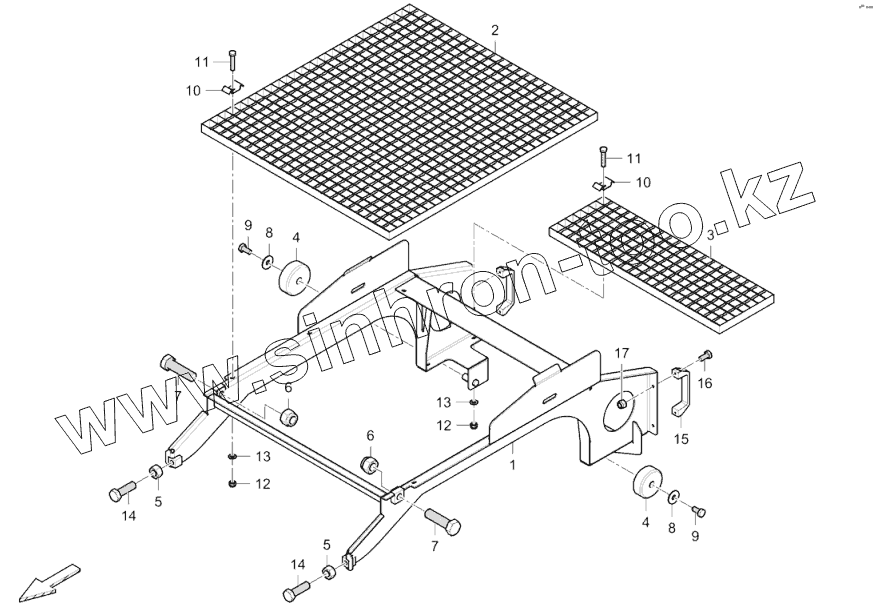

Каталог запасных частей к технике: DYNAPAC Dynapac SD2550C (ч. 1). 4812225923 Ascent middle

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 4812226800 Ascent
2 4812229020 Grating
3 4812229641 Grating
4 4730014772 Roller
5 0266211400 Hexagon nut
6 0291112828 Hexagon nut
7 0147196425 Hexagon head screw
8 0300013038 Flat washer
9 0147136003 Screw cap
10 4812034737 Clasp
11 0147196044 Screw
12 0291118802 Hexagon nut
13 0301233500 Plain washer
14 0147147903 Hex. head screw
15 1202867300 Handle
16 0147124703 Hex.bolt
17 0291118507 Nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
