Каталог запасных частей к технике: DYNAPAC Dynapac SD2550C (ч. 1). 4812032410 Auger O430mm, 6,98m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7.01
7.01
8
8
8
8
8.01
8.01
8.01
8.01
9
9
10
11
12
12
13
14
15
15
16
16
16
16
17
17

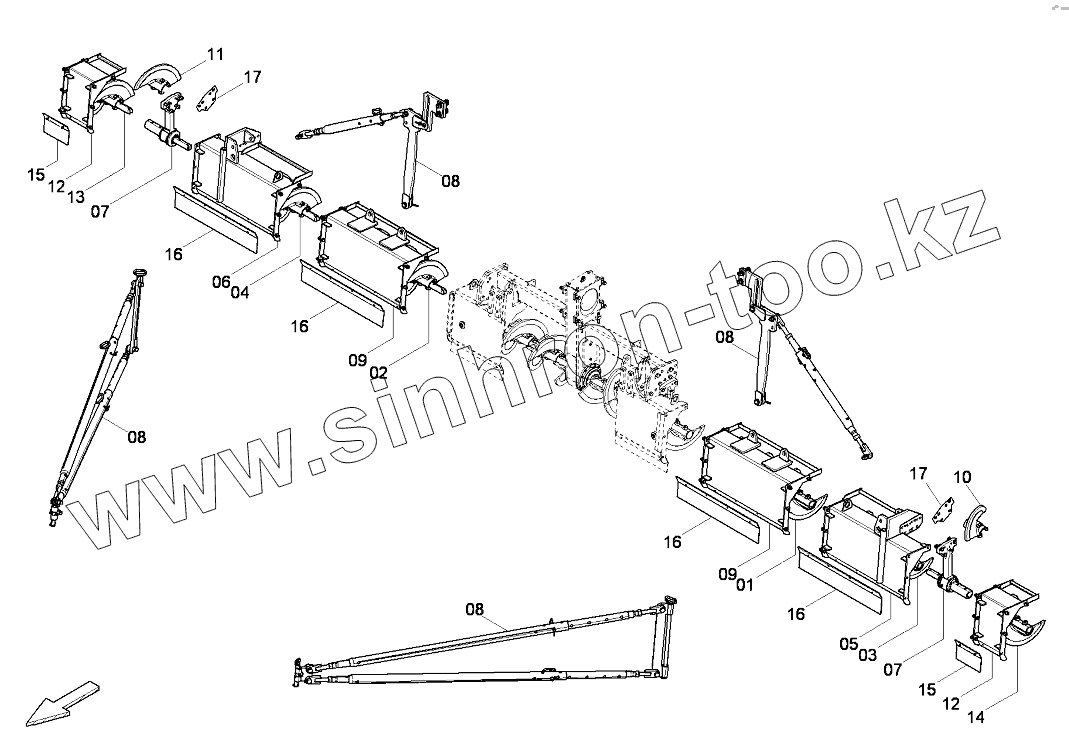

Позиция на иллюстрации Заводской номер детали Название детали
1 4812031010 Auger extension, l.h.
2 4812031011 Auger extension, r.h.
3 4812030998 Auger extension, l.h.
4 4812031000 Auger extension, r.h.
5 4812028782 Strut material duct, l.h.
6 4812028787 Strut material duct, r.h.
7 4812031804 Outer support
7.01 D438081200 Auger bearing
8 4812029259 Brace
8.01 4812028882 Cross struts
9 4812028789 Strut material duct
10 4812032393 Auger wing
11 4812032395 Auger wing
12 4812028794 Material tunnel, cpl.
13 4812030995 Auger extension, l.h.
14 4812030997 Auger extension, r.h.
15 4812032804 Protection cover
16 4812032802 Protection cover
17 4793001916 Shim plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
