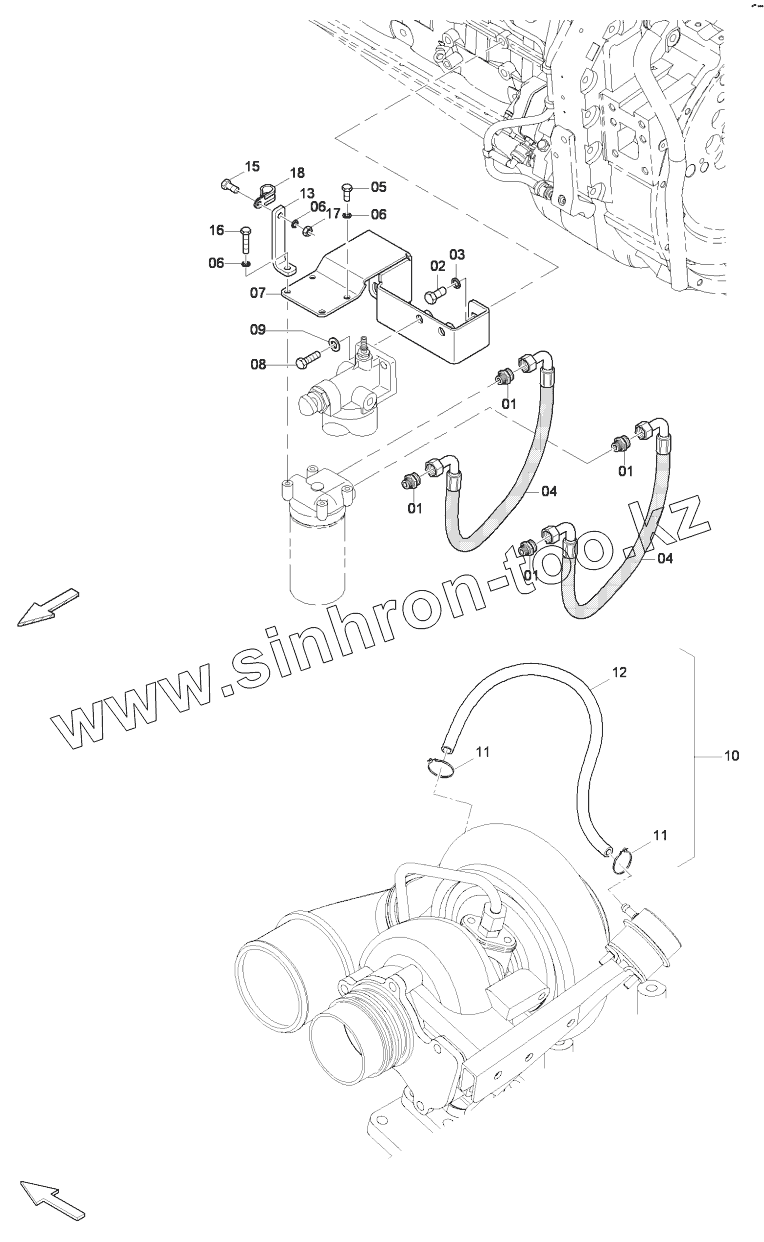

Каталог запасных частей к технике: DYNAPAC Dynapac SD2550C (ч. 1). 4812030294 Attaching parts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
3
4
4
5
6
6
6
7
8
9
10
11
11
12
13
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 D961135370 Male connector
2 0147140003 Hex head screw
3 0333310043 Schnorr-lock washer
4 4812013041 Hose
5 0147132303 Hexagon bolt
6 0333310036 Schnorr-lock washer
7 4812033353 Filter retainer
8 0147140203 Hex. head screw
9 0301235800 Plain washer
10 4812037898 Hose cpl.
11 4812035901 Clamp
12 4812035900 Hose
13 D634080110 Retainer
14 0333310036 Schnorr-lock washer
15 0147132503 Hex. Head screw
16 0147132912 Hex bolt
17 0266211000 Hexagon nut
18 D934362099 Pipe clamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
