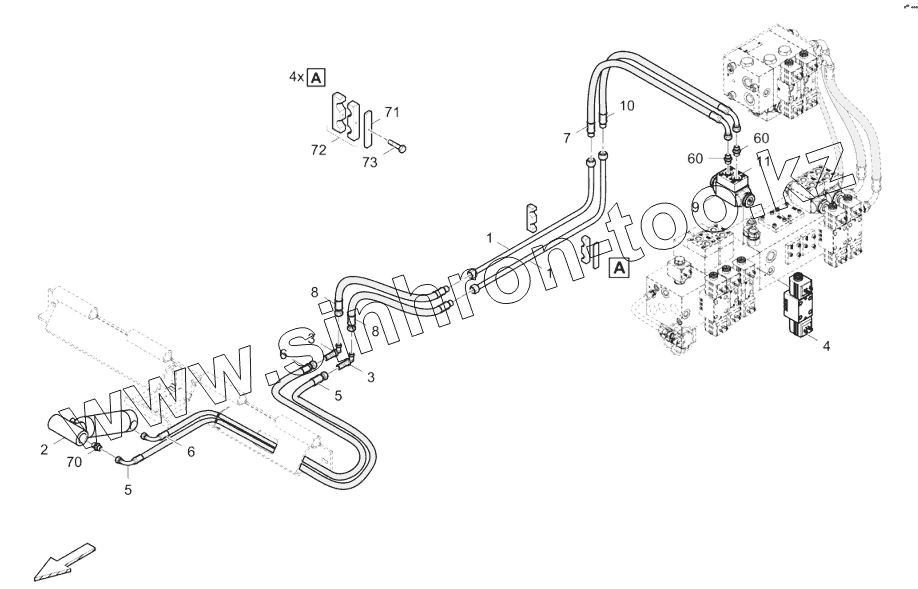

Каталог запасных частей к технике: DYNAPAC Dynapac SD2550C (ч. 1). 4812027636 Hydraulic, front flap

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
4.1
4.2
5
5
6
6
7
8
8
9
9.1
10
11
60
60
70
71
72
73
Позиция на иллюстрации Заводской номер детали Название детали
1 4812033609 Pipeline
2 4812025977 Hydraulic cylinder
3 D961907006 Elbow socket
4 4812033280 Control block
4.1 4812036468 Coil
4.2 4749020223 O-ring
5 4812032743 Hose
6 4812032744 Hose
7 4812032751 Hose
8 4812032647 Hose
9 4812025635 Control block
9.1 D932314542 O-ring
10 4812032752 Hose
11 4812031912 Nozzle
60 D961935234 Male connector
70 D961352949 Adapter
71 4749300382 Cover plate
72 D934362008 Clamp
73 0147125112 Hex. head screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
