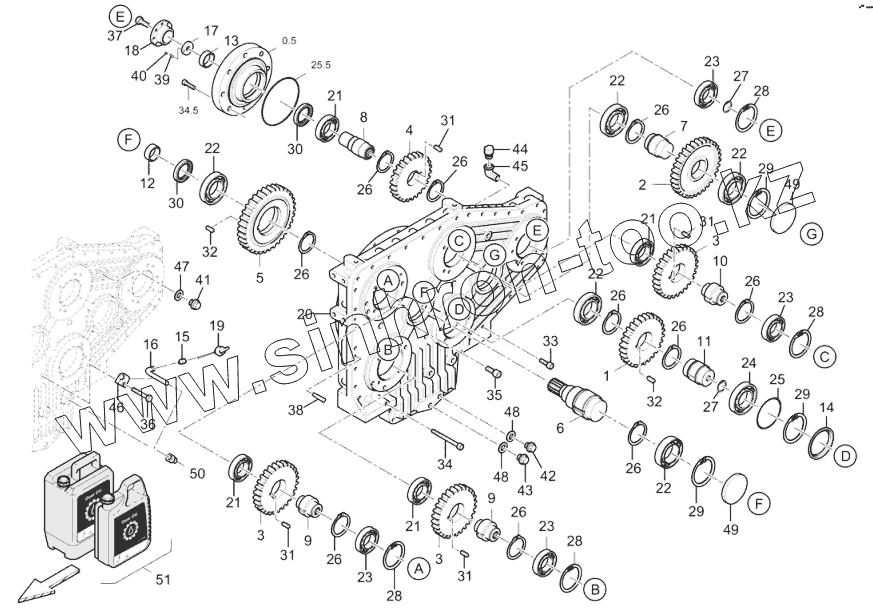

Каталог запасных частей к технике: DYNAPAC Dynapac SD2550C (ч. 1). 4812009405 Split gear

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
0.5
1
2
3
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
22
22
22
22
23
23
23
23
24
25
25.5
26
26
26
26
26
26
26
26
26
26
27
27
28
28
28
28
29
29
29
30
30
31
31
31
31
32
32
33
34
34.5
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
51
51
Позиция на иллюстрации Заводской номер детали Название детали
0.5 4812016737 Bearing support
1 4812035963 Spur wheel
2 4812035964 Spur wheel
3 4812040554 Spur wheel
4 4812035965 Spur wheel
5 4812040553 Spur wheel
6 4812036840 Gear shaft
7 4812040552 Shaft
8 4812040551 Gear shaft
9 4812040550 Shaft
10 4812040549 Shaft
11 4812040548 Shaft
12 4812036842 Guide ring
13 4812040547 Guide ring
14 4812035977 Eccentric ring
15 4812035985 Reducer
16 4812035990 Pipe
17 4812035986 Perforated disc
18 4812040546 Flange
19 4812016732 Dipstick
20 4812016733 Housing
21 4812036000 Roller bearing
22 4812016734 Roller bearing
23 4749510005 Roller bearing
24 4812016735 Roller bearing
25 4812036007 O-ring
25.5 4812016736 O-ring
26 D936004849 Circlip
27 4734261199 Circlip
28 D936031509 Circlip
29 D936032772 Circlip
30 4812036004 Radial shaft seal
31 4812036014 Feather key
32 D931706748 Feather key
33 0211136503 Screw
34 4749900919 Screw
34.5 0211140103 Hex socket screw
35 0211147703 Hexagon socket head cap screw
36 0147125212 Hex. head screw
37 0147147703 Hexagon bolt
38 4812036082 Conical pin
39 4812036084 Dowel pin
40 4812036086 Dowel pin
41 4812036091 Plug screw
42 4812036092 Plug screw
43 4812036093 Plug screw
44 4812036094 Aeration filter
45 4812036095 Streetell
46 4812036096 Pipe clamp
47 4812036098 Seal ring
48 4812036099 Seal ring
49 4812036100 Tube pole cap
50 4812036101 Stud elbow
51 4812046005 Gear lubrication oil
51 4812046004 Gear lubrication oil
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
