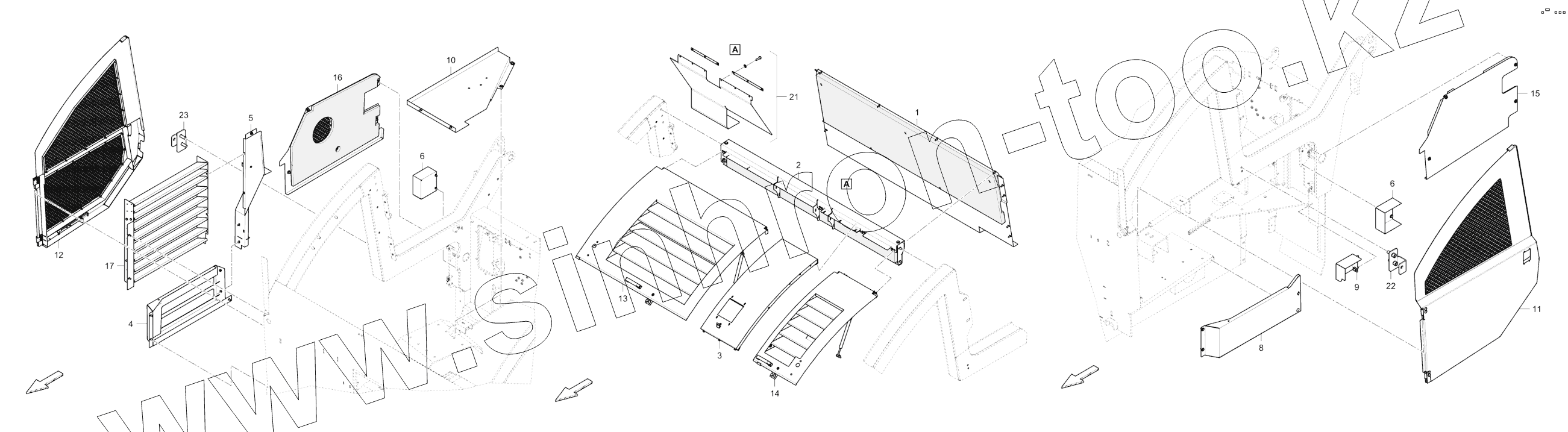

Каталог запасных частей к технике: DYNAPAC Dynapac SD2550C (ч. 1). 4812004491C Covering, isolated

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

8

9

10

11

12

13

14

15

16

17

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4812225668		Bulk head
1	4812200656		Bulk head
2	4812226900		Hood support
3	4812226906		Intermediate section
4	4812226899		Air guide, r.h.
5	4812225657		Air guide, rear
6	4812225681		Support plate
8	4812226902		Air guide, l.h.
9	4812225682		Retainer
10	4812225689		Cover
11	4812225708		Door, l.h.
12	4812225725		Door, r. h.
13	4812226905		Iso- hood r.h.
14	4812226907		Iso- hood l.h.
15	4812226901		Covering center part, l.h.
16	4812233556		Covering center part, r.h.
17	4812226463		Disc frame
21	4812009008		Isolation
22	4812226380		Retainer, l.h.
23	4812226135		Retainer, r.h.
