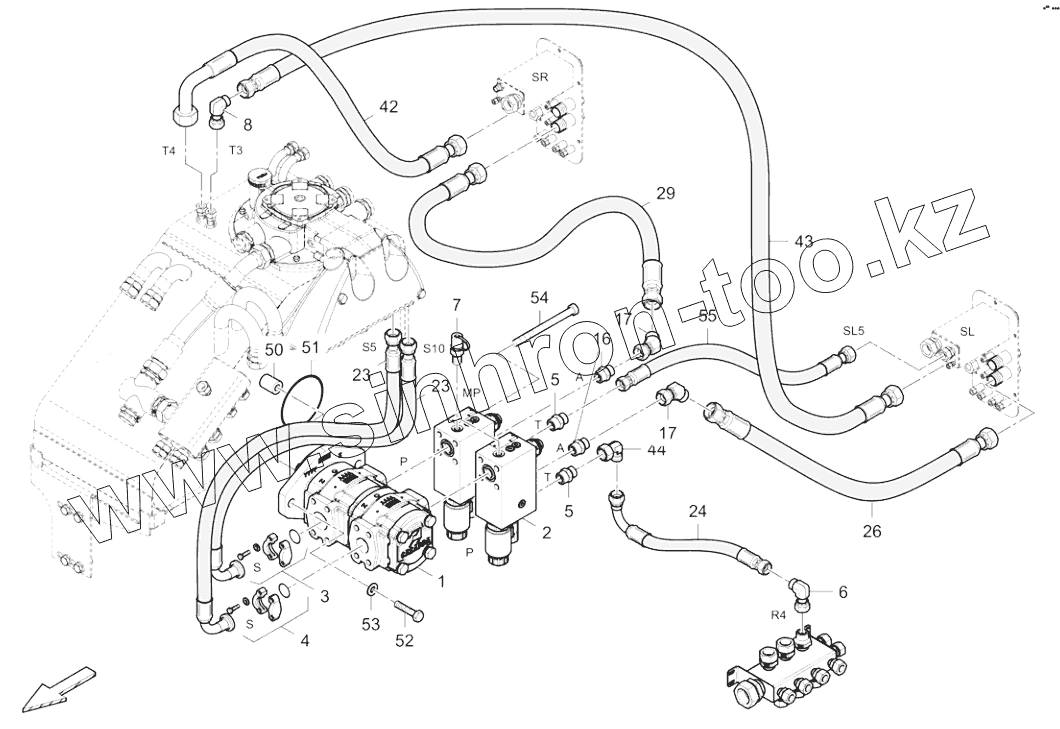

Каталог запасных частей к технике: DYNAPAC Dynapac SD2500C (ч. 2). 4812012687 Hydraulic, tamper/vibration

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
16
17
17
23
23
24
26
29
42
43
44
50
51
52
53
54
55
Позиция на иллюстрации Заводской номер детали Название детали
1 4812010022 Gear pump
2 4812010000 Flow control valve
3 D503070227 Flange
3.1 D930211345 Flange half
3.2 D932323729 O-ring
3.3 0211136303 Hex. sock. screw
4 D503070226 Flange
4.1 D930211340 Flange half
4.2 D932323729 O-ring
4.3 0211136303 Hex. sock. screw
5 D961935211 Male connector
6 D961917012 Elbow socket
7 D961772671 Test point
8 D961917010 Elbow socket
16 D961935232 Male connector
17 D961355023 Elbow union
23 4812032564 Hose
24 4812032404 Hose
26 4812032685 Hose
29 4812032686 Hose
32 4812032570 Hose
42 4812046331 Hose
43 4812046330 Hose
44 D961917011 Elbow socket
50 4812034474 Joint part
51 D932218258 O-ring
52 0147140103 Screw
53 D939010401 Washer
54 0211110487 Screw
55 4812015588 Hose
