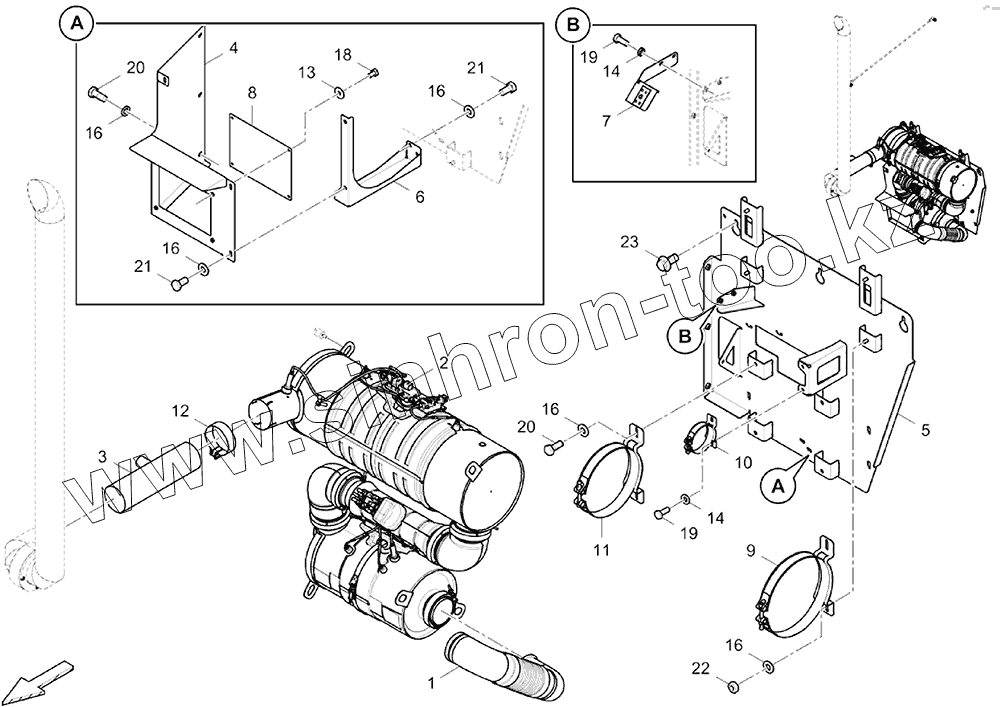

Каталог запасных частей к технике: DYNAPAC Dynapac SD2500C (ч. 1). 4812230109 Exhaust system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
16
16
16
16
16
18
19
19
20
20
21
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 4812230110 Joint tube
2 4812230063 Aftertreatment kit
3 4812038648 Aspirator
4 4812229972 Covering plate
5 4812229958 Holding device
6 4812229969 Holder
7 4812229978 Retainer
8 4812012208 Silicone plate
9 4812011207 Clamp
10 4812017191 Track adjuster
11 4812013669 Track adjuster
12 4812015542 Clamp
13 0300013041 Flat washer
14 0333310050 Lock washer
16 0333310051 Lock washer
18 0147124303 Hexagon bolt
19 0147132303 Hexagon bolt
20 0147110868 Hexagon head screw
21 0147136003 Screw cap
22 0266211100 Nut hexagon
23 0147300036 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
