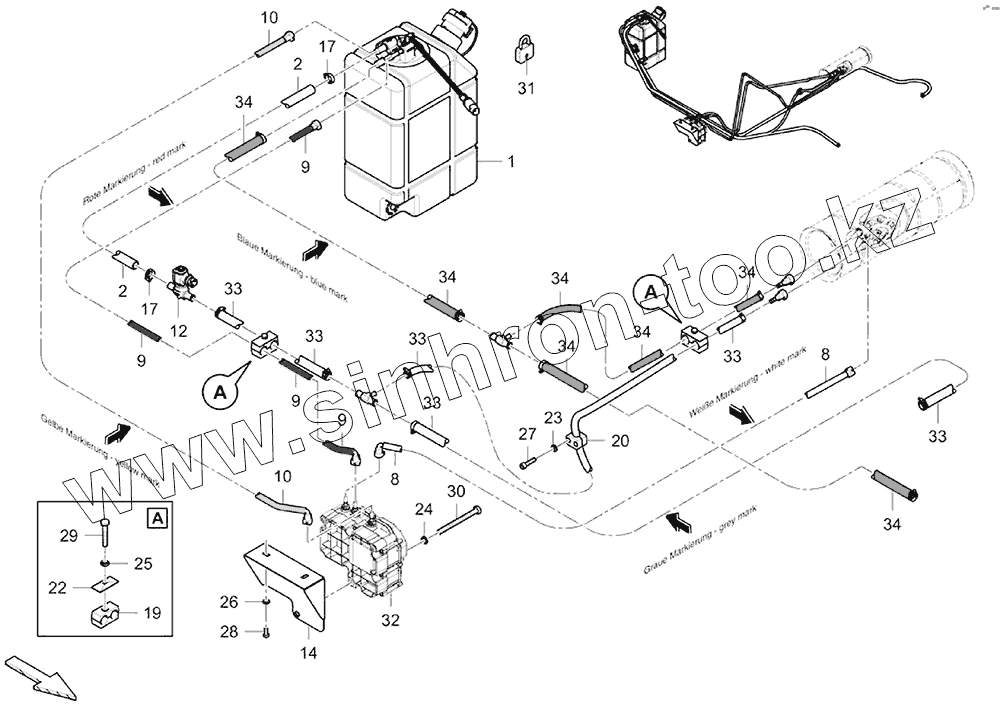

Каталог запасных частей к технике: DYNAPAC Dynapac SD2500C (ч. 1). 4812228134 DEF System

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
8
8
9
9
9
9
10
10
12
14
17
17
19
20
22
23
24
25
26
27
28
29
30
31
32
33
33
33
33
33
33
34
34
34
34
34
34
34
Позиция на иллюстрации Заводской номер детали Название детали
1 4812011244 Tank
2 4812228137 Hose
8 4812009178 Hose
9 4812011329 Hose
10 4812011328 Hose
12 4812009118 Valve
14 4812009510 Retainer
17 D934400040 Clamp
19 4749300511 Clamp
20 D934361018 Clamp
22 4749300384 Cover plate
23 0301232100 Plain washer
24 0333310036 Schnorr-lock washer
25 4749901806 Washer
26 D939776113 Washer
27 0211124903 Hex. sock. screw
28 0147132303 Hexagon bolt
29 0147132903 Screw
30 0147133803 Screw
31 4812017924 Padlock
32 4812018047 Supply module
33 4812231234 Cooler hose
34 4812231235 Cooler hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
