  4. Dynapac SD2500C (ч. 1)
  5. 4812227769 Bottom plate, middle

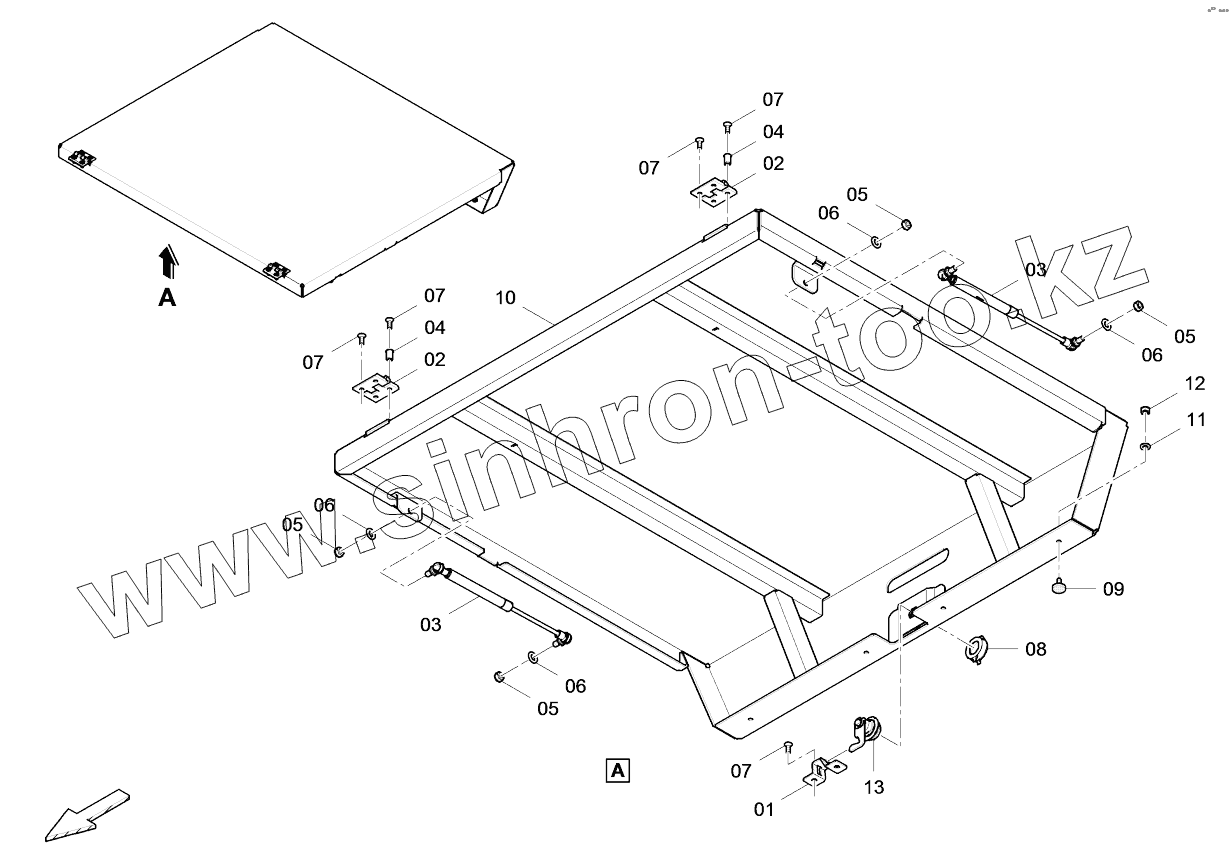

Каталог запасных частей к технике: DYNAPAC Dynapac SD2500C (ч. 1). 4812227769 Bottom plate, middle

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
5
5
6
6
6
6
7
7
7
7
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 4812227564 Latch retainer
2 4812042142 Hinge
3 4812036927 Pneumatic spring
4 4812040808 Blind rivet
5 0266211000 Hexagon nut
6 D939505038 Washer
7 0216195726 Hex sock. screw
8 4812041418 Dust cap
9 4812034260 Rubber buffer
10 4812227770 Bottom plate, middle
11 0301232100 Plain washer
12 5730015118 Hexagon nut
13 4812227510 Lock, cpl.
13.1 4812024627 Key
