Каталог запасных частей к технике: DYNAPAC Dynapac SD2500C (ч. 1). 4812027608 Hydraulic, push roller

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

5

5

5

6

7

8

9

9

10

11

11

12

13

13

14

15

17

18

19

27

34

35

36

37

38

39

40

41

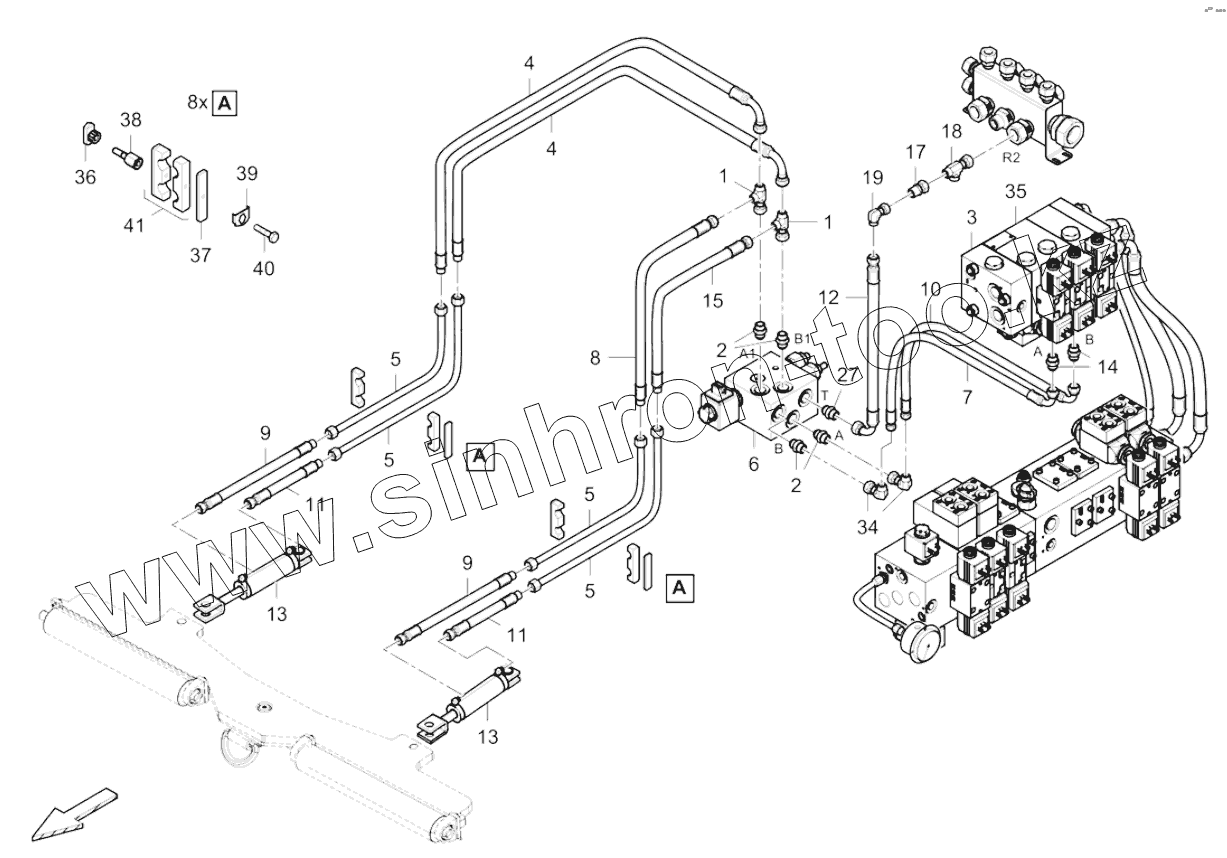

Позиция на иллюстрации	Заводской номер детали		Название детали
1	D961919006		Stud
2	D961935103		Straight double-ended union
3	4812033247		Control block
4	4812032720		Hose
5	4812032768		Pipeline
6	4812029125		Valve block
6.1	4812036469		Coil
7	4812032714		Hose
8	4812032719		Hose
9	4812032646		Hose
10	4812032717		Hose
11	4812032637		Hose
12	4812032721		Hose
13	4812009603		Hydraulic cylinder
14	D961935234		Male connector
15	4812032718		Hose
17	D961920632		Reducing socket
18	D961919012		Swivel nut branch tee
19	D961917009		Elbow socket
27	D961935129		Male connector
34	D961917006		Elbow socket
35	4812039065		Nozzle
36	D934304015		Locking plate
37	D934362008		Clamp
38	D930480100		Nut
39	4812032134		Screw
40	0147125112		Hex. head screw
41	4749300382		Cover plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
