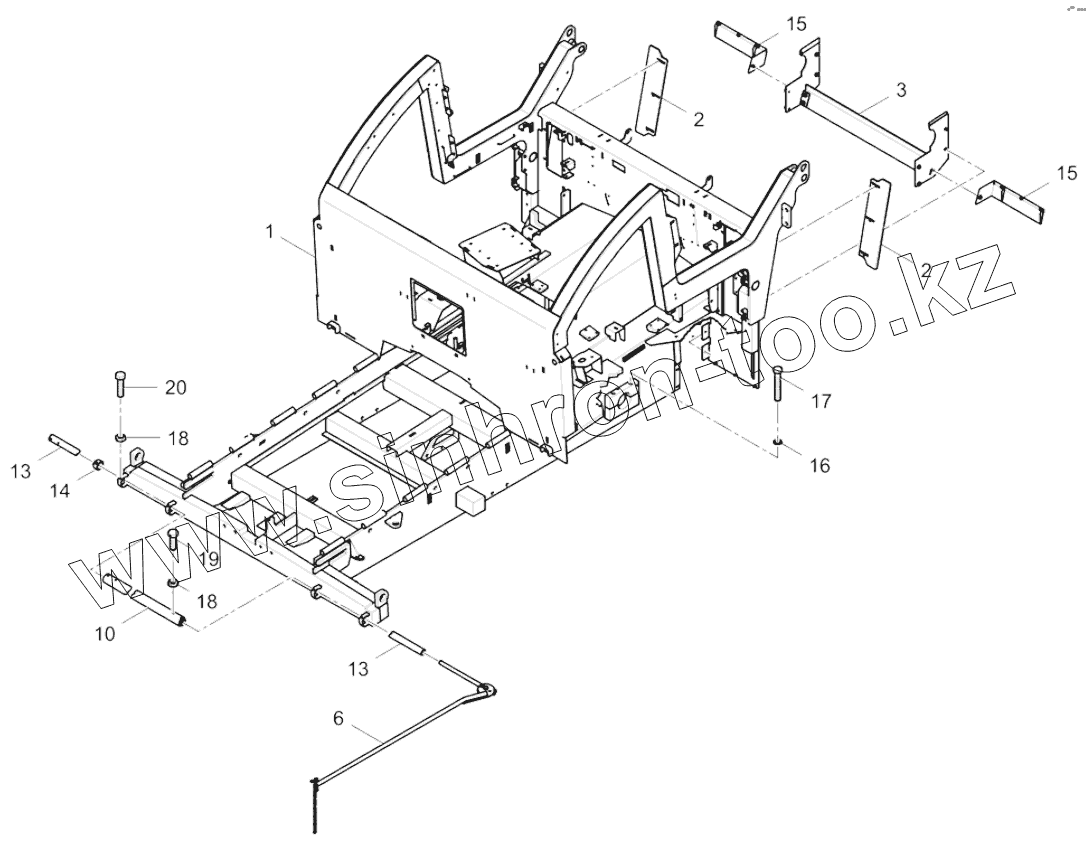

Каталог запасных частей к технике: DYNAPAC Dynapac SD2500C (ч. 1). 4812016237 Main frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
6
10
13
13
14
15
15
16
17
18
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 4812225905 Main frame
2 4812028721 Side arm guiding
3 4812231639 Splash guard
6 4812036083 Steering guide
10 D880010062 Extension
13 4812036287 Extension pipe
14 D830030909 Bushing
15 4812232118 Extension
16 0333310044 Schnorr-lock washer
17 0147156503 Hexagon head screw
18 0261109157 Hexagon nut
19 0147140203 Hex. head screw
20 5530999900 Hexagon head screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
