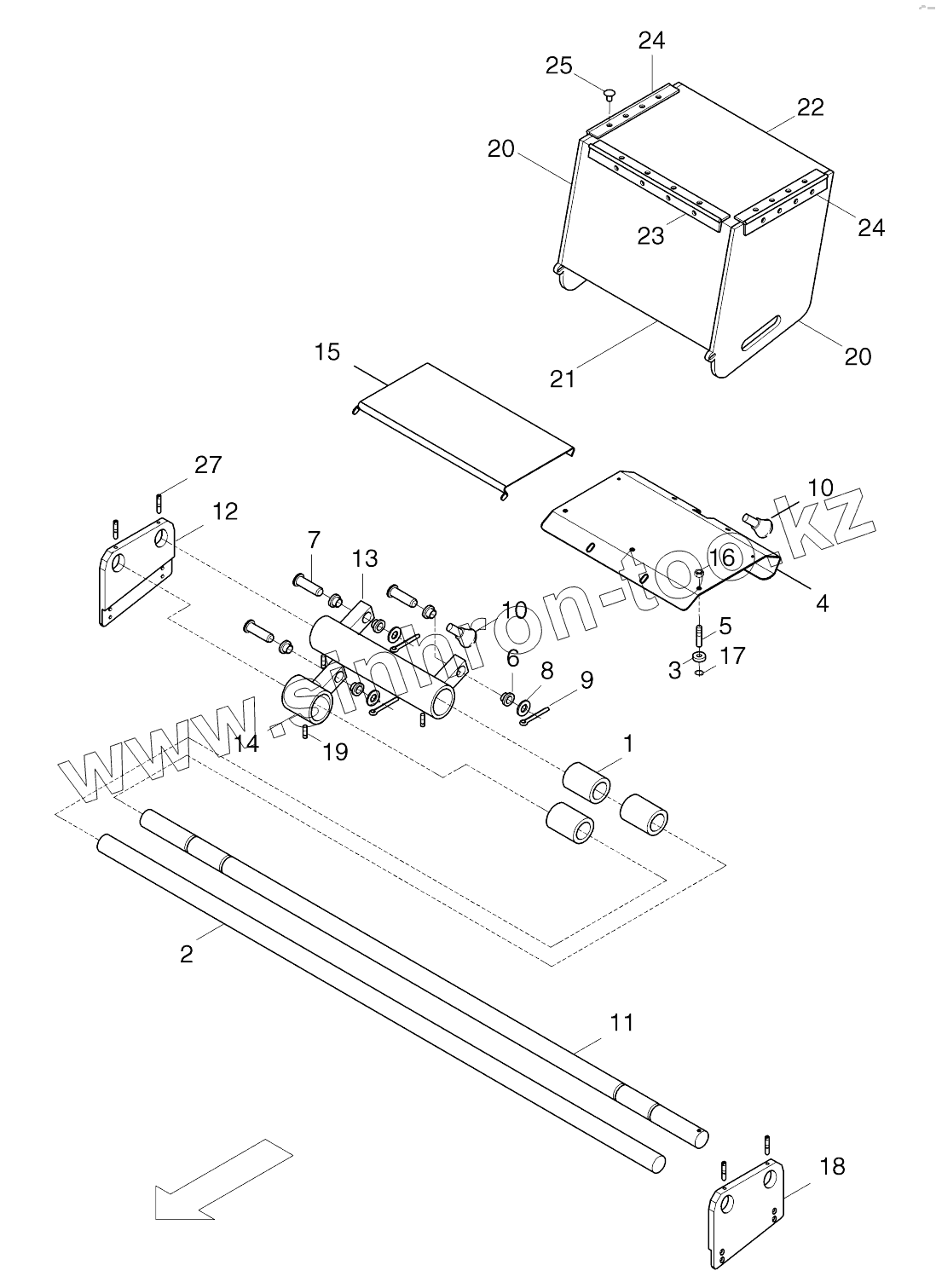

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000S. 500-08110 Operating stand guide

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

24

25

27

Позиция на иллюстрации	Заводской номер детали		Название детали
500080271	500080271		Cover compl.
1	930229318		Linear sliding bearing
2	314001155		Round steel
3	935229752		Roller
4	500080103		Rearwall
5	500080106		Вolt
6	935234611		Sliding bearing
7	938600314		Вolt
8	938600025		Disc
9	630021		Split pin
10	930404706		Stop bolt
11	500080109		Rod
12	500080114		Guide support, right
13	500080112		Support, rear
14	500080113		Support, front
15	500080111		Glide plate
16	937180513		Nut
17	936000670		Circlip
18	500080115		Guide support, left
19	937954652		Threaded pin
20	500080272		Side plate
21	500802273		Front plate
22	500080275		Cover plate
23	500080278		Hinge 1
24	500080277		Hinge 2
25	49302039		Rivet
27	937954652		Threaded pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
