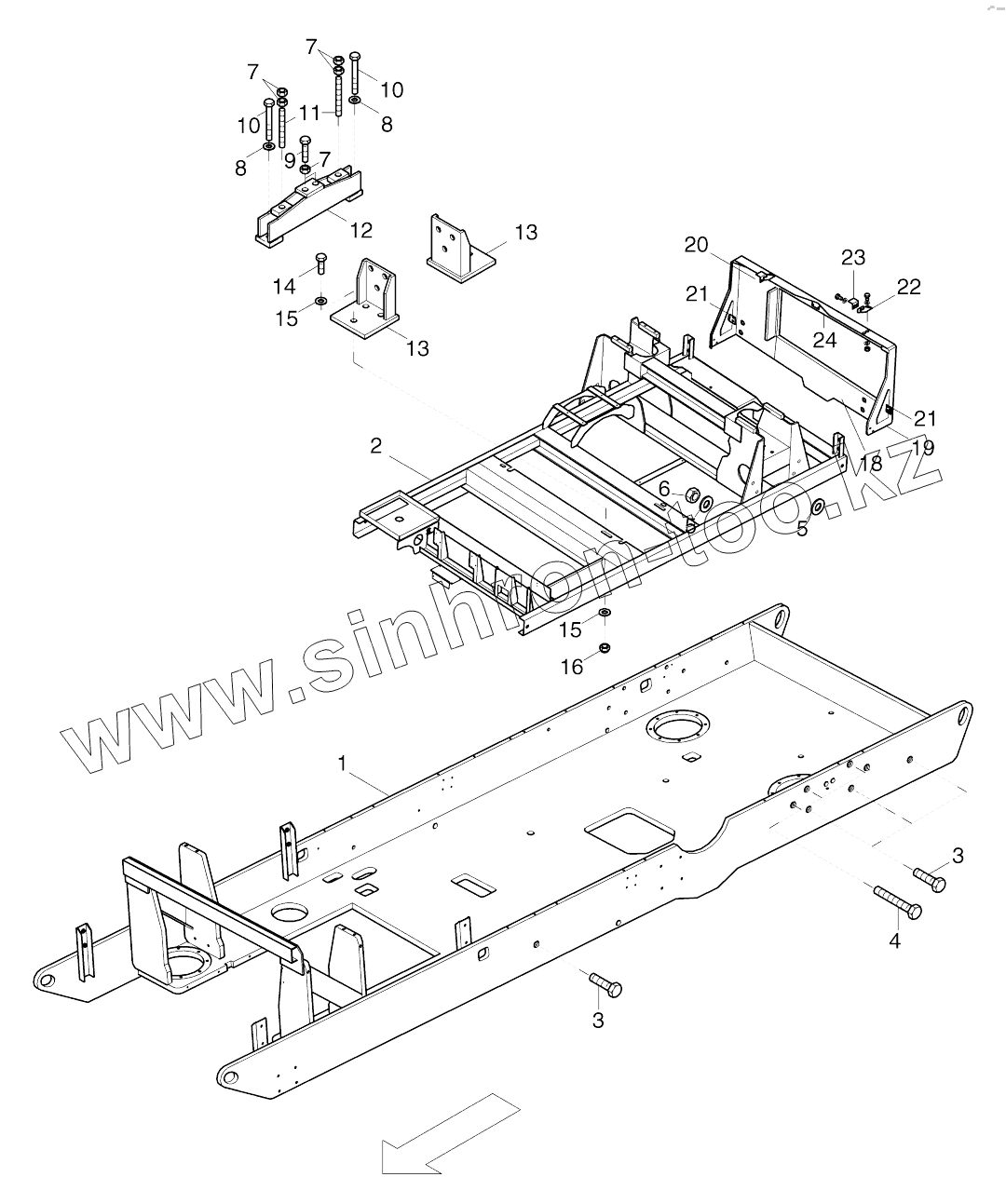

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000S. 500-01200 Main frame

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

7

8

8

9

10

10

11

12

13

13

14

15

15

16

18

19

20

21

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	500110106		Main frame
2	500210501		Engine frame
3	938151087		Hex. screw
4	938112152		Hex. screw
5	600020		Washer
6	570016		Hex. nut
7	570015		Nut M20
8	600014		Washer
9	938150986		Hex. screw
10	938111950		Hex. screw
11	930226020		Screw rod
12	500010504		Adjustable engine support
13	500010518		Engine support
14	938111721		Hex. screw
15	600011		Washer
16	938480512		Hex. nut
18	500110215		Connection plate
19	500210402		Holding plate, left
20	500210403		Holding plate, right
21	500210146		Bonnet holder
22	500210156		Bonnet holder, top
23	500210148		Hood angle holder
24	500210410		U-profile, top

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
