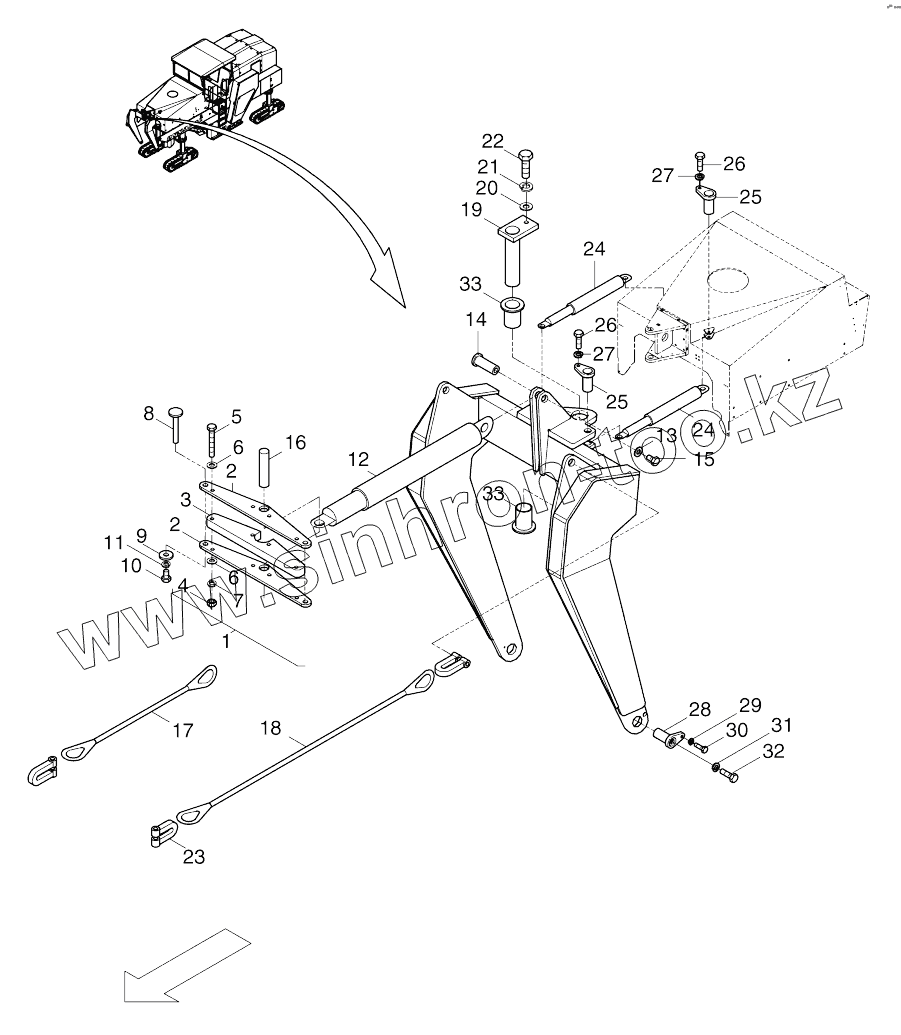

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000S. 500-03120 Hoist arr., swivel unit

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

26

27

27

28

29

30

31

32

33

33

Позиция на иллюстрации	Заводской номер детали		Название детали
932785695	932785695		Sealing kit
932785696	932785696		Sealing kit
1	500030152		Balance unit, compl.
2	500030154		Outside plate
3	500030153		1ntermedia plate
4	570008		Hex. nut
5	938111728		Hex. screw
6	600011		Washer
7	936905026		Spring washer
8	500030158		Bolt
9	500030159		Disc
10	500027		Hex. screw
11	704130		Spring washer
12	965080254		Hydraulic cylinder
13	500030155		Disc
14	500030156		Bolt
15	938111386		Hex. screw
16	500030157		Bolt
17	930143000		CS-rope
18	930143001		CS-rope
19	500030150		Bolt
20	600008		Washer
21	704130		Spring washer
22	938111390		Hex. screw
23	930440023		Clevis
24	965080253		Hydraulic cylinder
25	500030143		Bolt
26	500014		Hex. screw
27	600004		Washer
28	500030116		Bolt
29	704130		Spring washer
30	500028		Screw
31	936905020		Spring washer
32	500035		Hex. screw
33	930229369		Bushing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
