Каталог запасных частей к технике: DYNAPAC Dynapac PL2000S. 500-03110 Sliding shoe

Тип техники

Марка

Модель

Схема

1

2

3

4

6

6

7

7

8

9

10

11

11

12

13

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

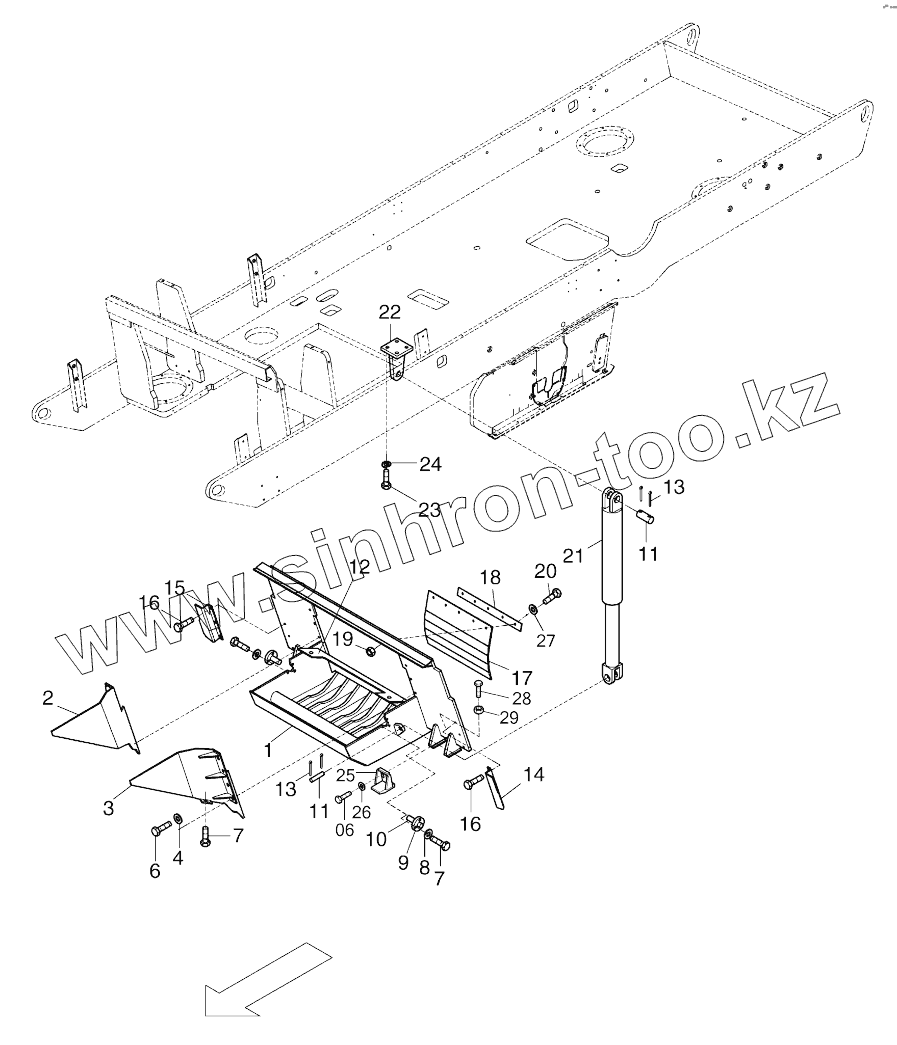

Позиция на иллюстрации	Заводской номер детали		Название детали
679534	679534		Seal kit
1	500130102		Sliding shoe
2	500130115		Wing, right
3	500130116		Wing, left
4	600011		Washer
5	500030140		Supporting surface
6	500123		Hex. screw
7	500193		Screw
8	600009		Washer
9	500030141		Bearing disc
10	500030142		Bearing shaft
11	750450046		Bolt
12	500130114		Guide, compl.
13	936790709		Split pin
14	500230108		Baffle, left
15	500230107		Baffle, right
16	938116513		Hex. screw
17	500130127		Wiper rubber
18	500130128		Clamping strip
19	570006		Nut
20	938165712		Hex. screw
21	965051388		Hydraulic cylinder
22	500010714		Strip for guide shoe
23	500037		Hex. screw
24	600009		Washer
25	500100297		Slide bar
26	939130018		Washer
27	600008		Washer
28	938165874		Hex. screw
29	938190520		Nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
