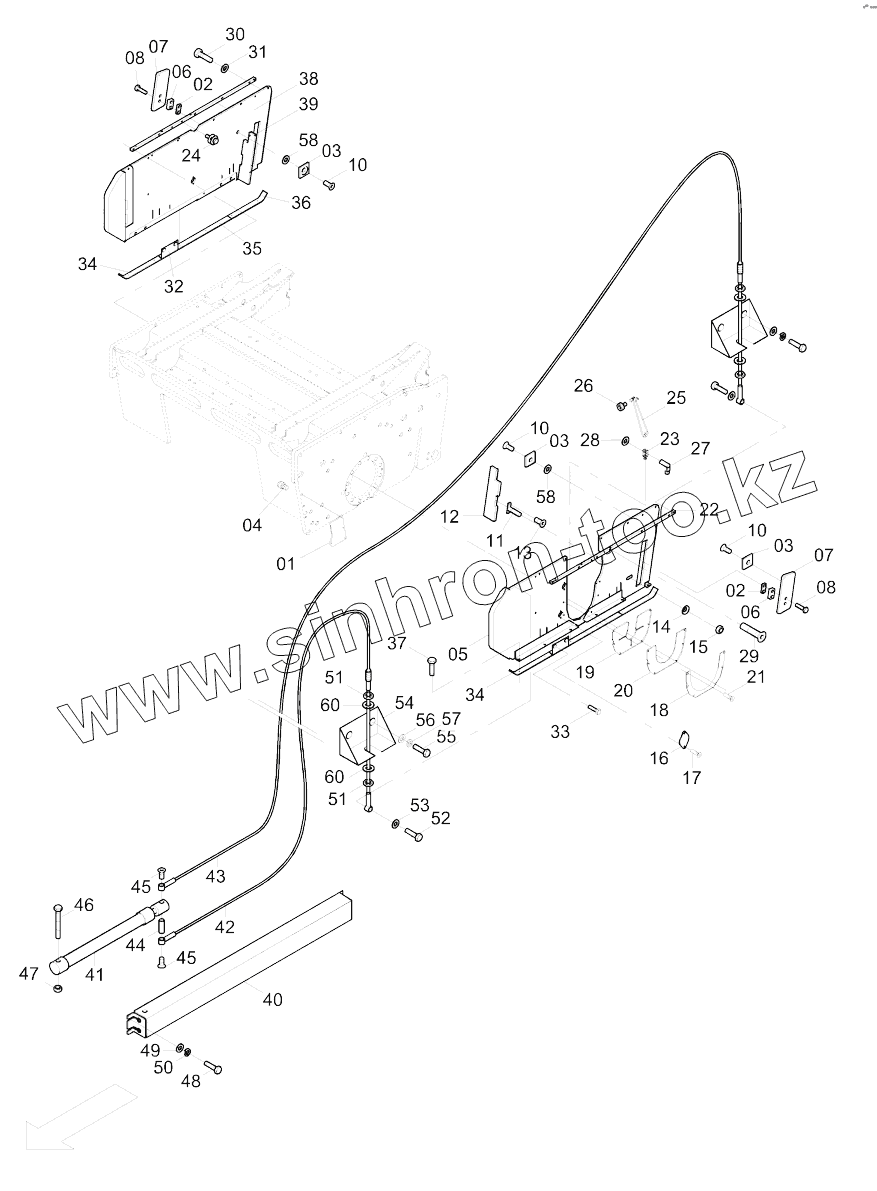

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000S. 500-02120 Side shields, compl.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
4
5
6
6
7
7
8
8
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
58
60
60
Позиция на иллюстрации Заводской номер детали Название детали
932785694 932785694 Sealing kit
1 500120234 Guide plate
2 500020321 Distance piece
3 725180957 Support plate
4 938155766 Screw
5 500120230 Side shield, left
6 500020192 Gate
7 500120164 Guide plate
8 938111943 Hex. screw
10 939475275 Screw
11 500120156 Flange screw
12 500120159 Sealing strip
13 939470437 Countersunk screw
14 932801010 Cup spring
15 938500015 Nut
16 500020282 Seal plate
17 665821 Countersunk screw
18 500020281 Covering
19 500020283 Covering
20 500020284 Sealing
21 939470223 Countersunk screw
22 500020264 Holder
23 934804624 Fork head
24 500020271 Clamp screw, compl.
25 500020326 Support latch
26 930235249 Rubber buffer
27 931600654 Bolt
28 600009 Washer
29 939470331 Screw
30 500194 Screw
31 600009 Washer
32 500120231 Sliding rail
33 939786935 Screw
34 500100247 Ski, front
35 500100245 1ntermedia ski
36 500100246 Ski, rear
37 500163 Screw M12x16
38 500120194 Side shield, right
39 500120150 Sealing strip
40 500120186 Cylinder box
41 965155700 Hydraulic cylinder
42 951106718 Вrake wire
43 951106719 Вrake wire
44 500120190 Вolt
45 939475221 Screw
46 938150776 Hex. screw
47 938500009 Safety nut
48 500027 Hex. screw
49 600008 Washer
50 704130 Spring washer
51 934803624 Fork head
52 500193 Screw
53 600009 Washer
54 500020272 Angle
55 500021 Screw
56 600006 Washer
57 49900161 Screw retention
58 600009 Washer
60 600017 Disc
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
