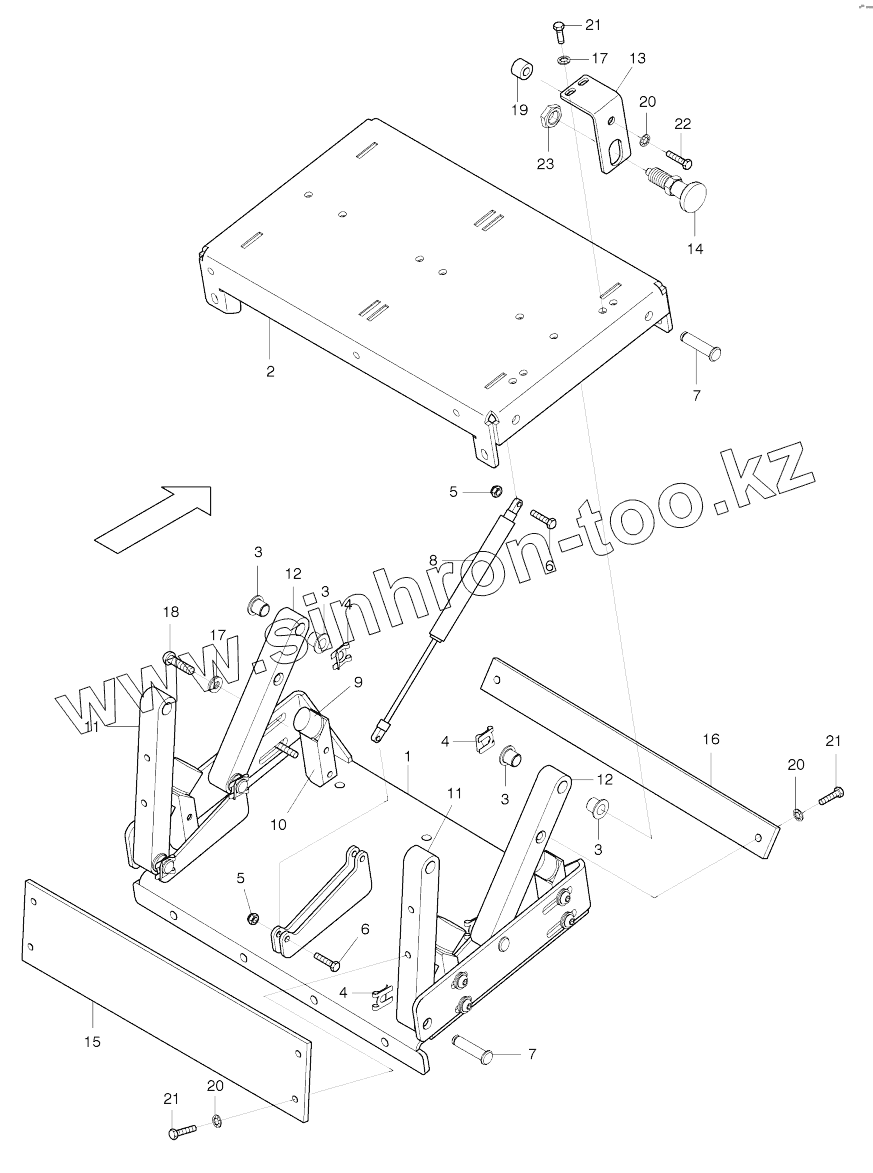

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS. 504-08240 Holder for operator desk

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

4

4

5

5

6

6

7

7

8

9

10

11

11

12

12

13

14

15

16

17

17

18

19

20

20

20

21

21

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
504210229	504210229		Holder for operator desk
1	504210230		Holder, lower
2	504210234		Holder, top
3	935245610		Sliding bearing
4	930429017		SL-safety
5	49901149		Hex. nut
6	500258		Hex. screw
7	938542231		Bolt
8	930220803		Gas spring
9	930235249		Rubber buffer
10	504210289		Stop
11	504210293		Adjusting lever
12	504210294		Adjusting lever
13	504210307		Holder for stop bolt
14	930404706		Stop bolt
15	504210309		Cover plate
16	504210310		Cover plate
17	939776111		Locking washer
18	939142312		Round head screw
19	504210317		Tube
20	49901860		Screw retention
21	500040		Screw
22	938165551		Hex. screw
23	937181121		Hex. nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
