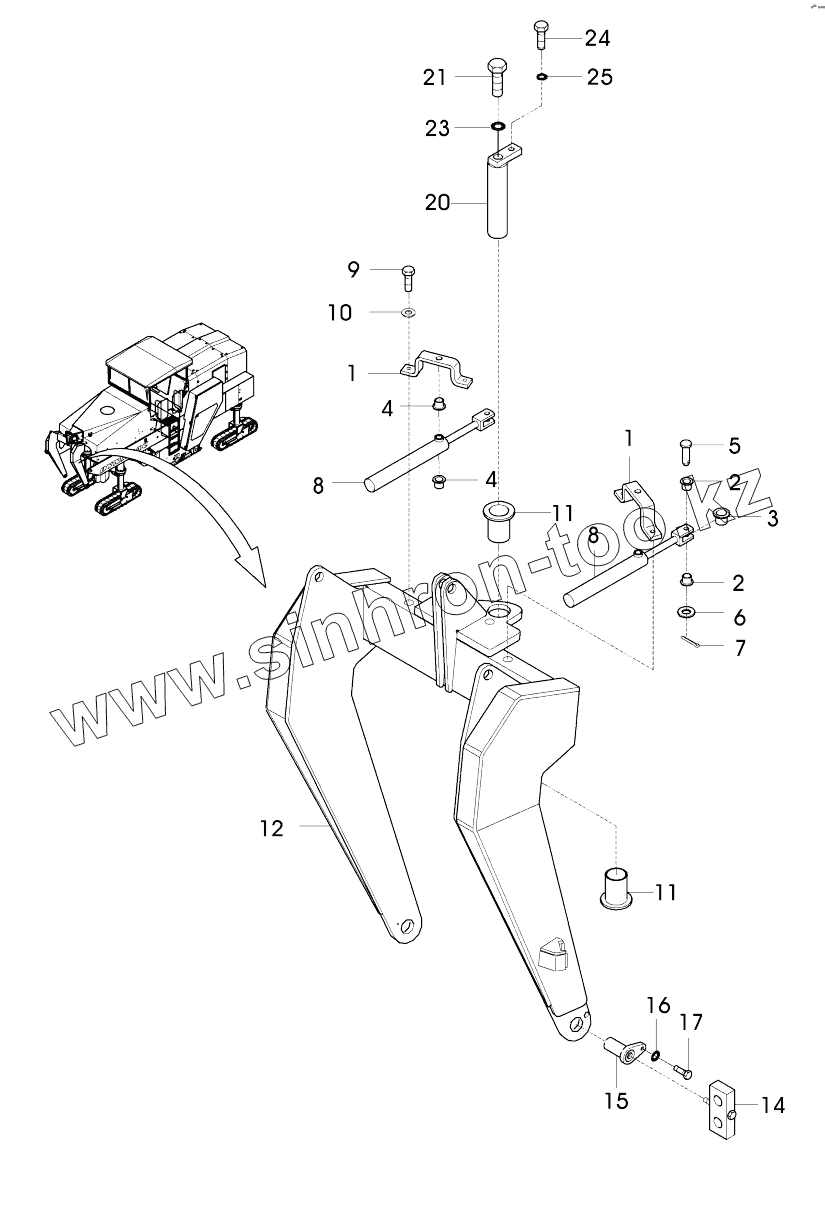

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS. 504-03120 Conveyor suspension

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
5
6
7
8
8
9
10
11
11
12
14
15
16
17
20
21
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
504030101 504030101 Conveyor suspension
1 504030110 Cylinder bracket
2 930229342 Friction bearing with collar
3 930229343 Friction bearing with collar
4 930229341 Friction bearing with collar
5 990020293 Clevis bolt with head
6 600025 Washer
7 630018 Split pin
8 965080279 Hydraulic cylinder
9 500123 Hex. screw
10 600011 Washer
11 930229369 Bushing
12 504030109 Conveyor suspension
14 504030150 Holder for clip
15 500030116 Bolt
16 939515029 Lock disc
17 938167708 Hex. screw
20 504030115 Bolt
21 500057 Screw
23 939515037 Lock disc
24 500028 Screw
25 939515032 Lock disc
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
