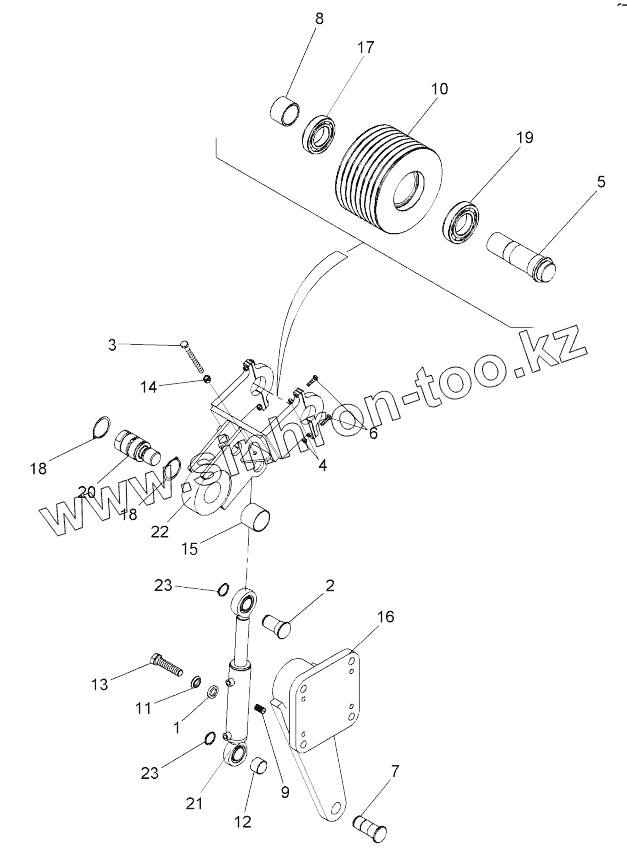

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS. 504-02650 Belt tensioner

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

20

21

22

23

23

Позиция на иллюстрации	Заводской номер детали		Название детали
504020176	504020176		Belt tensioner
1	9300284425		Spherical disc
2	500120151		Bolt compl.
3	938150781		Screw
4	570005		Nut
5	504020186		Fastening bold
6	500138		Hex. screw
7	504020184		Bolt
8	504020183		Distance holder
9	500020209		Threaded pin
10	504020169		Pulley
11	930298321		Spherical washer
12	504020182		Distance holder
13	938166982		Hex. screw
14	570007		Nut
15	500020328		Bushing
16	504020178		Holder for tension lever
17	935005005		Roller bearing
18	936003850		Snap ring
19	935005006		Roller bearing
20	500120247		Bolt
21	965080275		Hydraulic cylinder
22	504020177		Tension lever
23	936002194		Circlip
