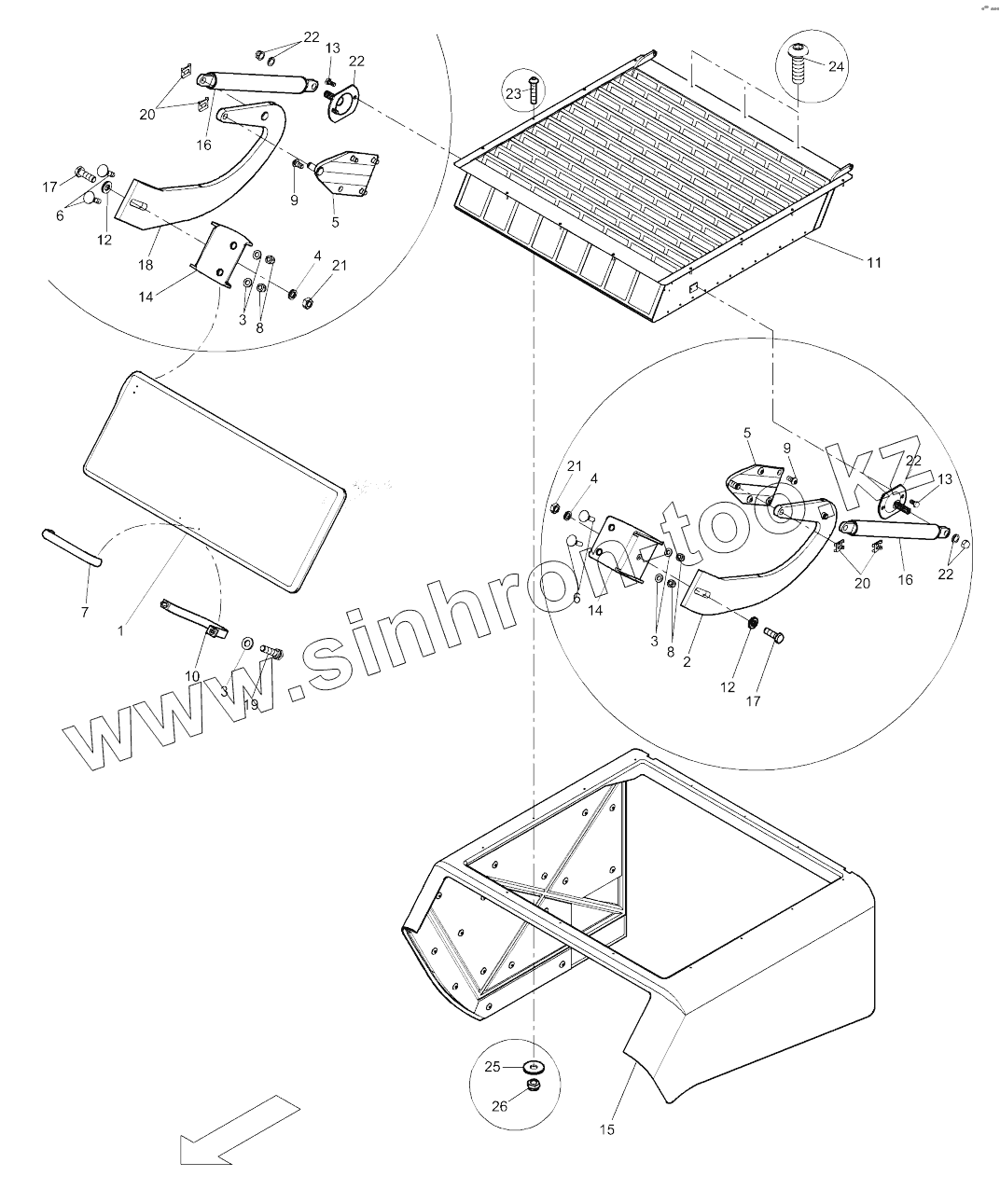

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS. 504-01232 Engine hood
/11.gif)
1
2
3
3
3
4
4
5
5
6
6
7
8
8
9
9
10
11
12
12
13
13
14
14
15
16
16
17
17
18
19
20
20
21
21
22
22
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 500210110 | Cover front | |
| 2 | 504210159 | Lever arm, left | |
| 3 | 600004 | Washer | |
| 4 | 49901806 | Screw retention | |
| 5 | 504210156 | Strap | |
| 6 | 49901734 | Coach bolt | |
| 7 | 930136772 | Bow type handle | |
| 8 | 938490006 | Hex. nut | |
| 9 | 939142307 | Round head screw | |
| 10 | 930578100 | Loop | |
| 11 | 504210118 | Air exhaust | |
| 12 | 939776113 | Locking washer | |
| 13 | 500003 | Screw | |
| 14 | 500210264 | Shoe | |
| 15 | 504210116 | Engine hood | |
| 16 | 930220842 | Pneumatic spring | |
| 17 | 939111282 | Hex. screw | |
| 18 | 504210161 | Lever arm, right | |
| 19 | 938155547 | Hex. screw | |
| 20 | 930429017 | SL-safety | |
| 21 | 570005 | Nut | |
| 22 | 930300151 | Bearing plate | |
| 23 | 939142415 | Round head screw | |
| 24 | 939142412 | Round head screw | |
| 25 | 939570514 | Washer | |
| 26 | 938481008 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
