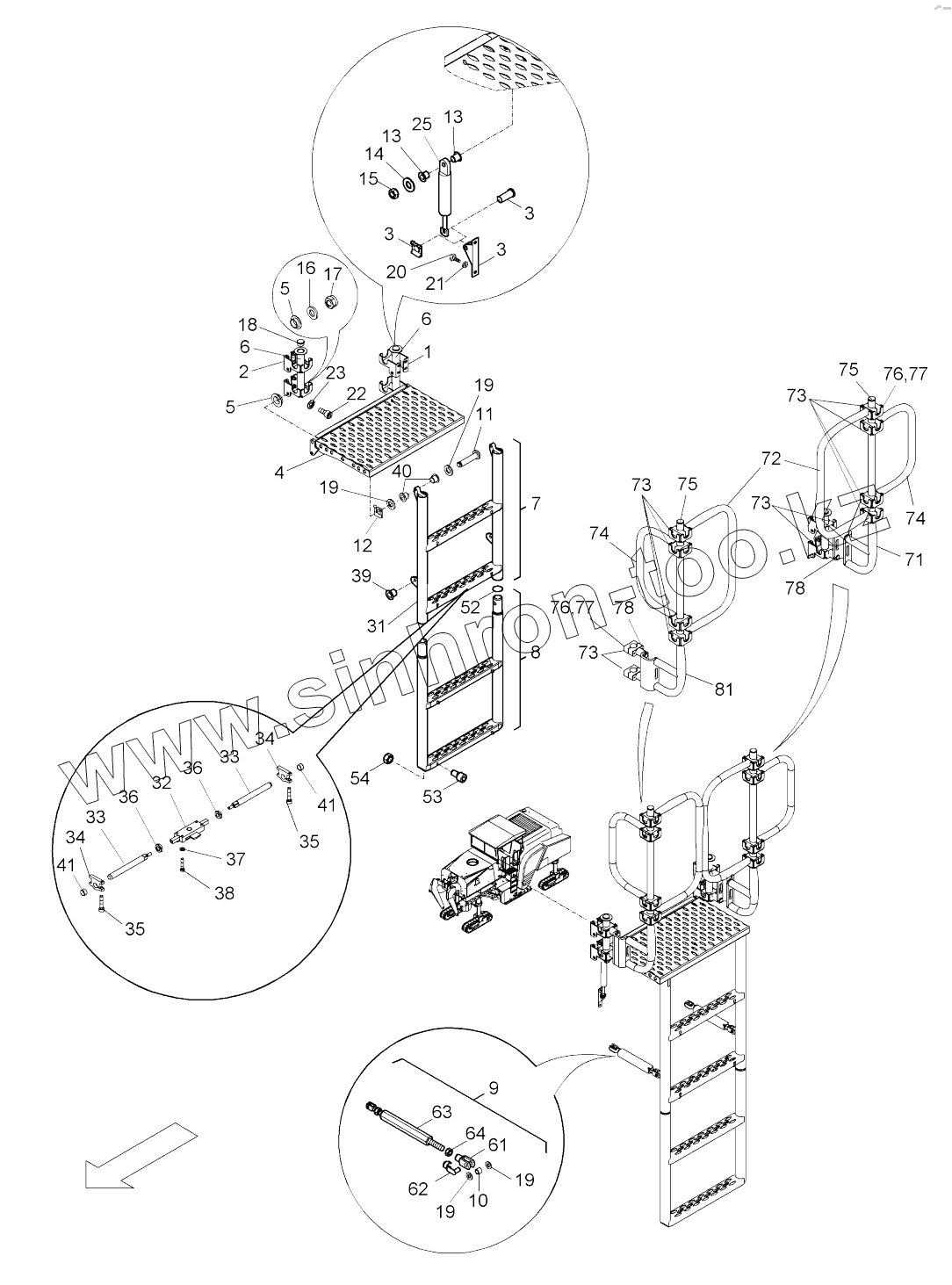

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS. 504-01150 Ascent assy

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
19
19
20
21
22
23
25
31
32
33
33
34
34
35
35
36
36
37
38
39
40
41
41
51
52
53
54
61
62
63
64
71
72
73
73
73
73
74
74
75
75
76
76
77
77
78
78
81
Позиция на иллюстрации Заводской номер детали Название детали
1 504010216 Holder, right
2 504010241 Holder, left
3 930300153 Bearing support, with axle
4 504010226 Safety grating
5 930229363 Friction bearing with collar
6 49302463 Pneumatic spring
7 504010239 Step, compl.
8 504010238 Step, compl.
9 504010240 Spacer, compl.
10 930229317 Sliding bearing
11 930135147 Bolt
12 930429013 SL-safety
13 930229365 Friction bearing with collar
14 600004 Washer
15 938500005 Nut
16 600008 Washer
17 938500008 Nut
18 930462914 Plug
19 600009 Washer
20 500012 Screw
21 49900080 Screw retention
22 939776113 Locking washer
23 937930276 Cylinder screw
25 49302463 Pneumatic spring
31 504010202 Step
32 930436370 Gib and cotter
33 504010233 Bolt
34 504010234 Locking plate
35 937930227 Screw
36 938254002 Nut
37 600003 Disc
38 938165494 Hex. screw
39 930229317 Sliding bearing
40 930229366 Friction bearing with collar
41 930229321 Sliding bearing
51 504010198 Step
52 932405052 O-ring
53 937930276 Cylinder screw
54 570005 Nut
61 934804624 Fork head
62 931600654 Bolt
63 504010611 Distance holder
64 570007 Nut
71 504010249 Swinging arm, right
72 504010252 Bow
73 934363206 Clamping pieces
74 504010250 Bow, small
75 930462914 Plug
76 600004 Washer
77 937930232 Screw
78 930462915 Plug
81 504010242 Swinging arm, left
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
