Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS. 504-01120 Belt covering

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

16

16

17

18

19

19

19

20

21

22

22

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

35

36

37

37

37

38

39

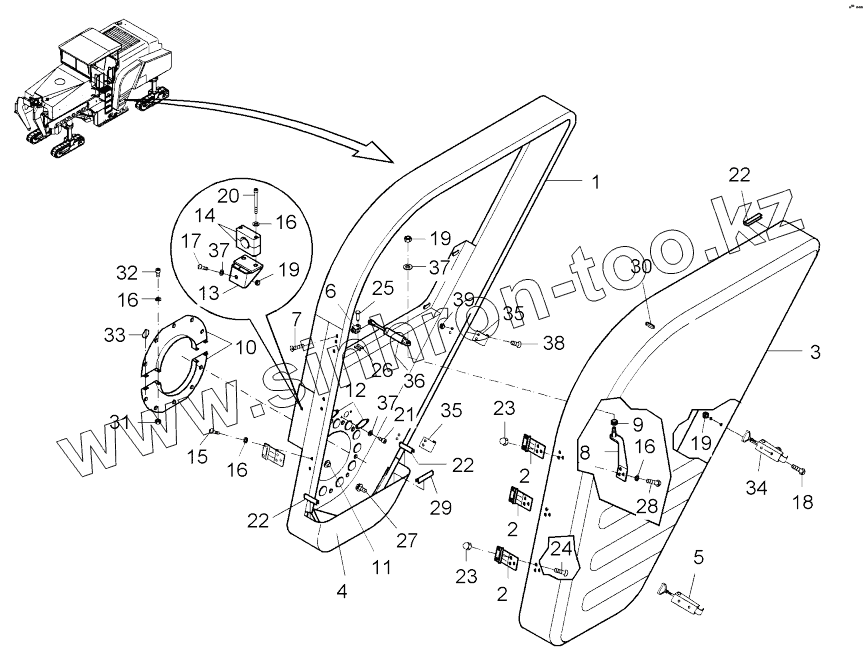

Позиция на иллюстрации	Заводской номер детали		Название детали
504010441	504010441		Belt covering
1	504010461		Side part
2	930440064		Hinge
3	504010442		Belt box cover upper
4	504010449		Front plate
5	930435604		Tension lock
6	934804416		Fork head
7	939470226		Countersunk screw
8	504010455		Lever arm
9	930229364		Sliding bearing
10	504010490		Ring
11	504010489		Screw connector
12	500020282		Seal plate
13	504010494		Console
14	930290335		Clip
15	939142412		Round head screw
16	600006		Washer
17	939143411		Screw
18	939141711		Round head screw
19	938500005		Nut
20	937930227		Screw
21	508001		Cylinder screw
22	930280165		Seal profile
23	937995504		Cap nut
24	939475222		Screw
25	930135146		Bolt
26	930429017		SL-safety
27	939776050		Hexagon flange bolt
28	939142413		Round head screw
29	930235495		Sealing profile
30	930462919		Plug
31	570005		Nut
32	937930276		Cylinder screw
33	930290084		Hinged split pin
34	930435603		Tension lock
35	500210528		Hook
36	49302463		Pneumatic spring
37	600004		Washer
38	939475166		Screw
39	570004		Hex. nut
